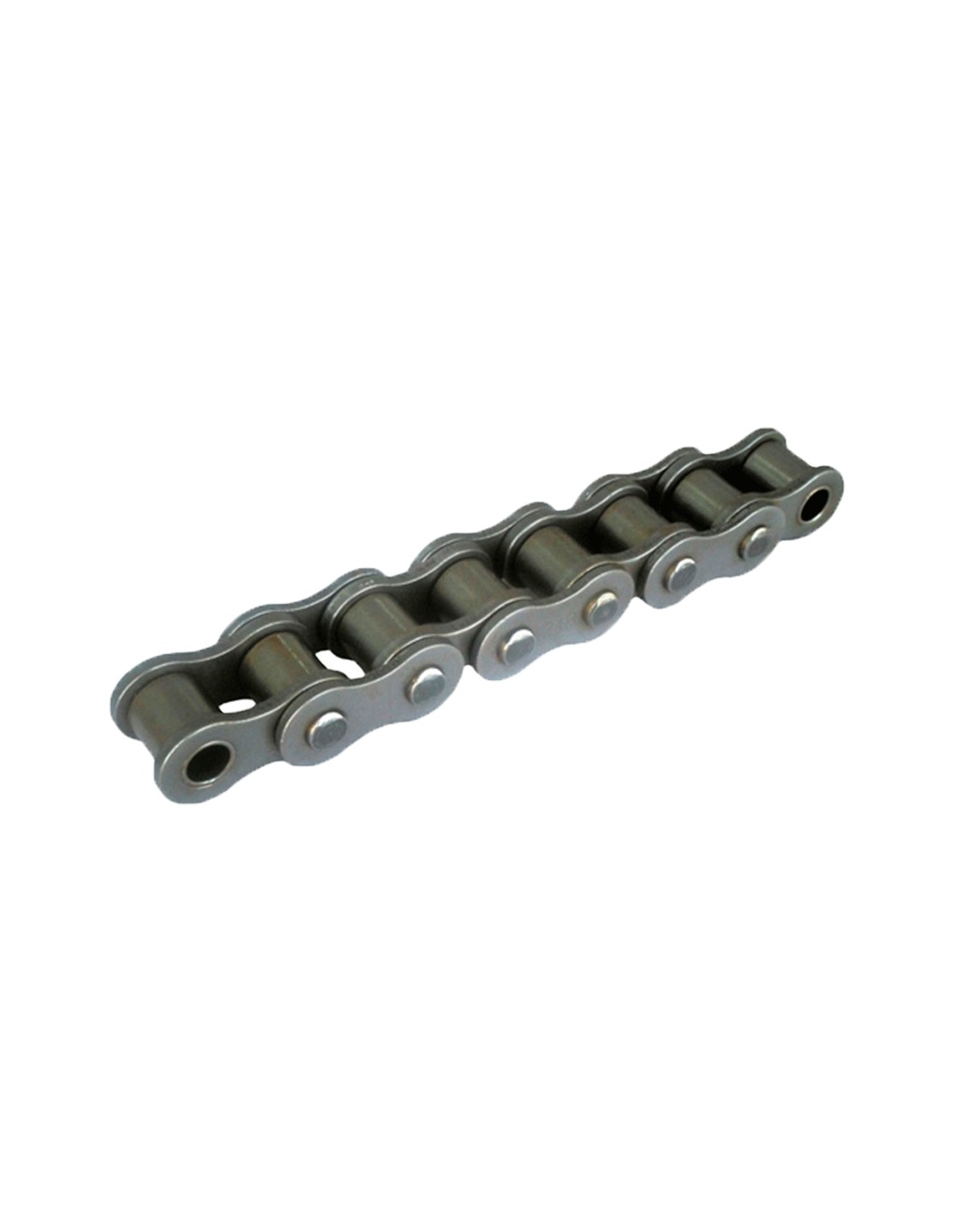

Catena a rullo passo singolo 38.10 120 ANSI 24A-1 ASA 8188

Catena a rulli secondo i requisiti della norma ASA DIN 8188.

Una catena a rulli è una serie di cuscinetti collegati da reti (piastre), grande versatilità e durata in ambienti con molta polvere, olio, acqua, grassi, ecc ... Le catene a rulli sviluppano una trasmissione di potenza sincrona, senza slittamento, e l'efficacia della trasmissione non dipende dalla tensione trasmessa.

Possono essere utilizzati in una vasta gamma di applicazioni industriali e generali, motori, compressori, macchine da stampa, trasportatori, agricoltura....

• Produttore: ISB
• Riferimento: 24A-1
• Vendita esclusiva per l'imballaggio di 5 metri di catena.
• Passo (P): 38.10 mm
• Diametro rullo (d₁): 22.23 mm (max)
• Larghezza interna (b₁): 25.22 mm (min)
• Diametro albero (d₂): 11.102 mm (max)
• Durata dell'unione
  • (L): 50,80 mm (max)
  • (Lc): 56,10 mm (max)
• Altezza maglia (h₂): 36.20 mm
• Larghezza albero (T): 4.80 mm
• Carico minimo di rottura (Q ISO/DIN) 124.60/127.00 kN
• Carico medio di rottura (Q₀): 156.90 kN
• Peso approssimativo: 5,62 kg/m

(*) In condizioni di lubrificazione corrette.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
