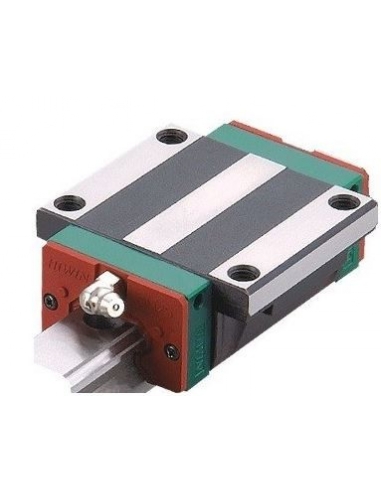

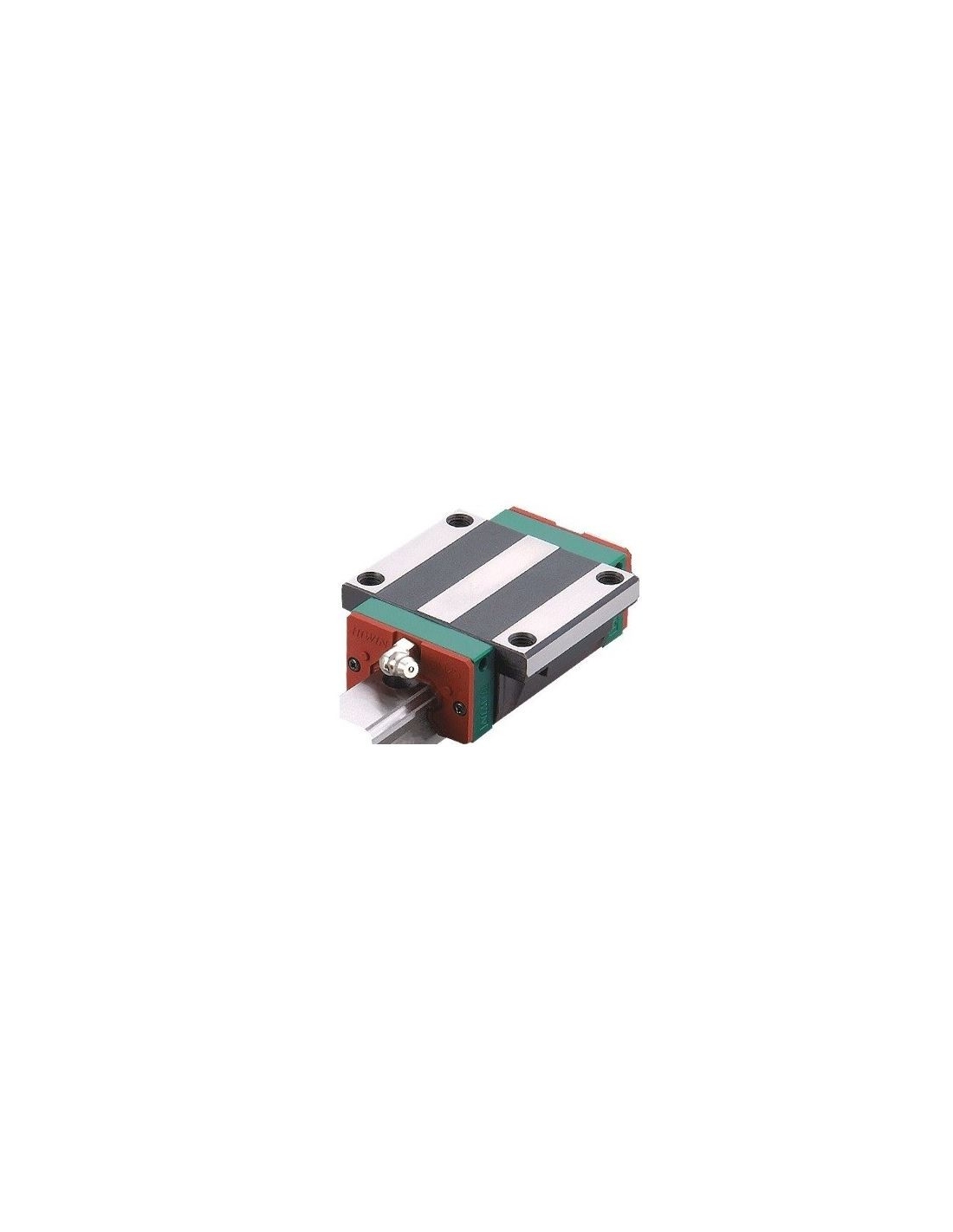

Pattino pinne taglia 20 - Hiwin

Pattini HIWIN con flange (alette), dimensione 20 con precisione C o H e precarico Z0 o ZA.




Serie HG consigliata per: Rettificatrici, fresatrici e foratrici, torni, centri di lavoro, lavorazione del legno

Precarico Z0: Precarico leggero 0 - 0,02 Cdyn. Direzione di carico costante, vibrazioni ridotte, minore precisione richiesta

Precarico ZA: precarico medio 0,05 - 0,07 Cdyn. È richiesta un'elevata precisione

Produttore: HIWIN

Riferimento del produttore:
- HGW20-CCC (pattino flangiato, carico elevato; montaggio del pattino dall'alto o dal basso; precarico Z0; precisione C)
- HGW20-CCH (pattino flangiato, carico elevato; montaggio del pattino dall'alto o dal basso; precarico Z0; precisione H)
- HGW20-HCC (pattino flangiato, carico super-alto; montaggio del pattino dall'alto o dal basso; precarico Z0; precisione C)
- HGW20-HCZAH (pattino flangiato, carico super-alto; montaggio del pattino dall'alto o dal basso; precarico ZA; precisione H)

Dimensioni:

• W: 63
• B: 53
• B1: 5.0
• C: 40
• L1: CC - 50,5 / HC 65,2
• L: CC - 77,5 / HC 92,2
• K1: CC - 10,25 / HC 17,60
• K2: 6.00
• M: M6
• G: 12.0
• T: 8.0
• T1: 10.0
• T2: 9.5
• H2: 6.00
• H3: 6.0
• Capacità di carico (N)
  • Cdyn: CC - 17750 / HC 21180
  • C0: CC - 27760 / HC 35900
• Peso: CC - 0,40 / HC 0,52 kg

Per altre dimensioni o esecuzioni, consultateci.

Materiale per uso professionale, installare in conformità alle norme vigenti nel luogo di installazione.

Per ulteriori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati "
