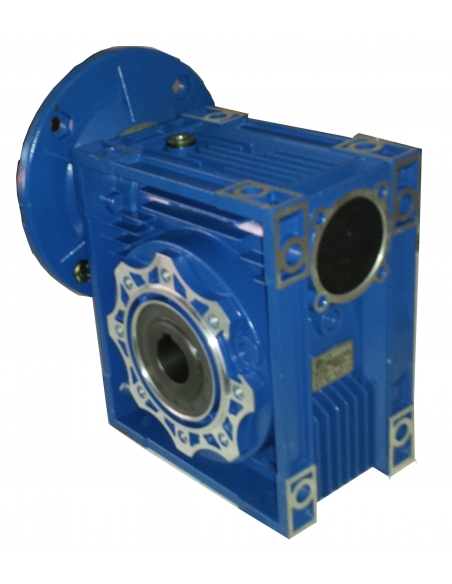

Riduttore dimensione ruota elicoidale 50 Flangia PAM 160/14 - Carcassa motore 71 B5

110,21 € IVA inclusa

90.34 IVA esclusa

YDSEG5071B550

Con albero di uscita cavo Ø25mm e flange albero di ingresso PAM 160/14 (Ø Est 160mm e Ø Albero di ingresso 14mm) tipo B5, adatto per motori con carcassa di dimensioni 71.

Rapporti di trasmissione: 5-7,5-10-15-20-25-30-40-50-60-80-100

Le potenze tipiche del motore a 1500 giri sono:

  • 0,33CV max. rete i=80.
  • 0,50CV Rete massima i=60.
  • 0,75CV Involucro ridotto. Rete massima i=30.


Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.
Rapporto di riduzione
  • 7.5
  • 10
  • 15
  • 20
  • 25
  • 30
  • 40
  • 50
  • 60
  • 100
  • 80
  • 5

1 domanda sul prodotto
Privacy
Spedizioni
Ritorna


Riduttore riduttore a vite senza fine taglia 50, dal design compatto e dalle elevate prestazioni, con albero di uscita cavo Ø25mm e albero di ingresso Ø14mm.

Questa taglia di riduttore accetta motori con flange B5 taglia 71, questa taglia di flange ha un O.D. di 160mm e il riduttore ha un diametro dell'albero di ingresso di 14mm, PAM 160/14.

Dimensiones brida entrada reductor sinfin corona

  • P: 160 mm.
  • M: 130 mm.
  • N: 110 mm.
  • D: Ø14mm.

Le potenze dei motori a 1500 giri solitamente utilizzate per questo tipo di riduttore e con un fattore di servizio superiore fs≥1 sono:

  • 0,33CV a 1500 giri/min. Riduzione massima I= 80.
  • 0,5 CV 1500 giri/min. Riduzione massima I= 60.
  • 0,75CV 1500rpm, carter ridotto. Riduzione massima I=30.

I rapporti di riduzione (i) disponibili vanno da 5 a 100, a seconda dei giri in ingresso si possono ottenere i seguenti giri sull'albero di uscita, come indicato nella tabella seguente.

Tabla de revoluciones de salida reductores

Dimensiones sinfin corona tamaño 50

È possibile scaricare le dimensioni complete del riduttore facendo clic sulla scheda "ADDIZIONI".

Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.

Domande

Domanda
Bonjour,

Je souhaiterais un grand rapport de réduction je me tourne donc vers l'achat d'un réducteur roue et vis sans fin de rapport 100, cependant je vois que vous conseillez pour les petit moteur 0.33/0.25CV des rapports maximum de 80. Je me demande donc quel est le problème que je pourrais engendrer avec un moteur triphasé de 0.25KW en tournant a 1000tr/min ?

Et si cela est en effet déconseillé vers quelle option dois-je me tourner pour avoir en sortie de motoréducteur une vitesse de 10tr/min et un couple de 240Nm ?

En vous remerciant
Bien à vous
Risposta
Bonjour.

Il faut augmenter la puissance du moteur et choisir un réducteur qui permette ce rapport de réduction en augmentant la taille du réducteur, ce qui permet d'avoir des pignons plus grands pour obtenir un rapport de 1/100.

Avec mes remerciements
Hugo su 27/06/2023 17:26:35
