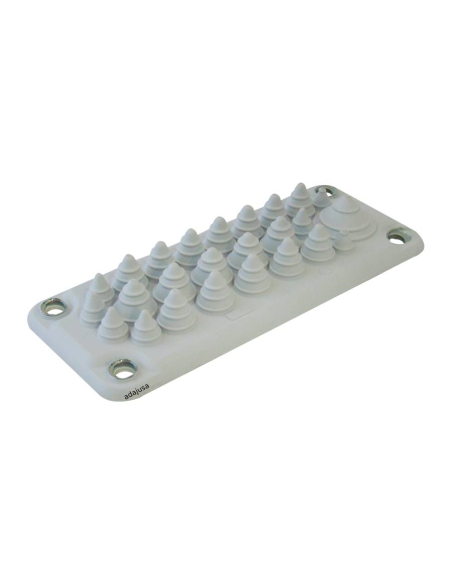

Piastra pressacavo a 25 ingressi 222x92mm per armadi elettrici Serie TFE

Piastra pressacavo a 25 ingressi 222x92mm per armadi elettrici Serie TFE

19,83 € IVA inclusa

16,39 € IVA esclusa

Piastra pressacavo a 25 ingressi per armadi metallici della serie TFE. Questo elemento si trova nella parte superiore dell'armadio permettendo l'ingresso di più cavi o tubi elettrici di diverso diametro. Piastra rinforzata in metallo.

Il pressacavo ha 25 ingressi: 2 x 3,5...11mm, 5 x 7...12mm, 12 x 14...18mm, 5 x 14...22mm, 1 x 14...35mm

Dimensioni esterne della piastra 222x92mm. Grado di protezione IP54.



Riferimento: EKBV-04


Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!
Privacy
Spedizioni
Ritorna


Sistema di passaggio cavi per armadi elettrici della serie TFE, composto da 25 fori di ingresso. Questo elemento si posiziona facilmente sulla parte superiore del mobile tramite viti o bulloni, consentendo l'ingresso di numerosi cavi o tubi elettrici di diversa ed alta densità. Dimensioni esterne della piastra 222x92mm.


Una volta fissata la piastra sulla parte superiore del mobile, è sufficiente praticare un piccolo taglio o foro su ciascuna delle membrane in cui si vuole inserire il cavo e successivamente inserirlo. Il suo design gli consente di fornire protezione contro l'acqua e gli spruzzi agli elementi situati all'interno dell'armadio.

Il grado di protezione dell'armadio con montata la piastra per ingresso cavi è IP54. Adatto sia per il montaggio interno che esterno.



Caratteristiche:

  • Produttore/Fornitore: Tracon
  • Riferimento: EKBV-04
  • Numero di ingressi o fori: 25
  • Diametro cavo: 5 x 10...14 mm, 4 x 14...18 mm, 3 x 14...22 mm, 2 x 24...54 mm
  • Materiale del nucleo: lamiera d'acciaio
  • Materiale esterno: plastica
  • Dimensioni: 222x92mm
  • Temperatura di lavoro: da -40ºC a +100ºC
  • Grado di protezione: IP54


ekbv04_dimension






Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
