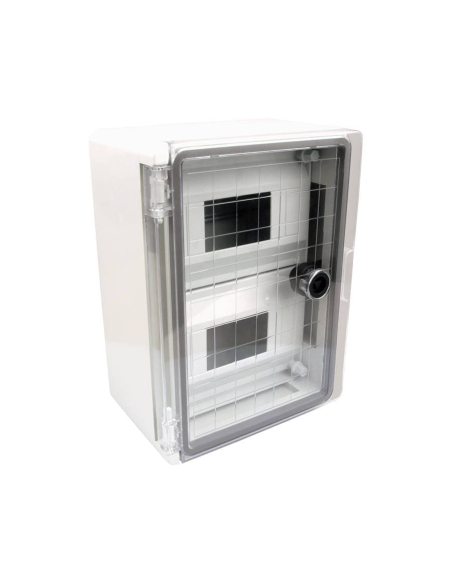

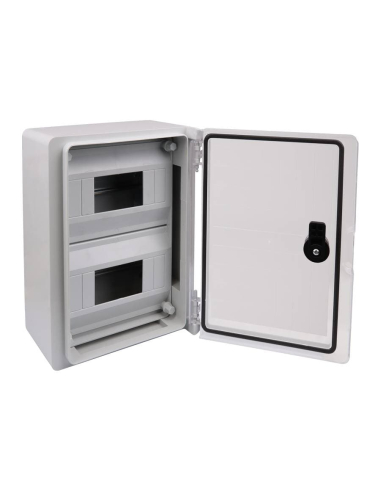

Quadro 600x500x220mm con porta trasparente in ABS e telaio frontale Serie TME

Questi armadi elettrici , realizzati in ABS privo di alogeni e altamente resistente, garantiscono una lunga vita utile dei vostri gruppi elettrici. Hanno un sistema di apertura facile, rotazione fluida della porta e un'apertura massima per migliorare la portata del lavoro nei loro assemblaggi, porta facilmente rimovibile. Quadro elettrico prodotto secondo le normative CE. Grado di protezione IP65 e grado di resistenza agli urti IK10.

Progettati per l'uso sia all'interno che all'esterno, poiché sono realizzati in materiale termoplastico ABS con elevata resistenza agli urti ed elevata resistenza ai raggi UV e alle intemperie.


L'armadio viene fornito con pannello frontale di distribuzione o chassis in ABS da 66 moduli (3 file da 22 moduli ciascuna), guida Din per il montaggio del quadro e supporti per il fissaggio a parete. Il telaio fornisce divisione e isolamento al quadro modulare e al materiale installato all'interno dell'armadio, nonché facilità di assemblaggio e installazione degli stessi.

Caratteristiche:

• Produttore/Fornitore: Tracon
• Riferimento: TME282113MT
• Dimensioni: 600x500x220mm
• Altezza: 600 mm
• Larghezza: 500mm
• Profondità: 220 mm
• Materiale: ABS
• Colore: Grigio RAL 7035
• Tensione nominale: 600 / 1000 Vca/cc
• Tensione nominale di isolamento: 1kV
• Corrente nominale massima: 100 A
• Porta con 2 cerniere
• Numero di chiusure: 2
• Angolo di apertura della porta: 180º
• Tipo di chiusura: Un quarto di giro, in poliammide
• Fissaggio: muro
• Telaio anteriore in ABS compreso nella fornitura
• Staffe per il montaggio a parete incluse nella consegna
• Temperatura ambiente: da -25ºC a +50ºC
• Grado di protezione: IP65
• Resistenza agli urti: IK10
• Normative: CE, EN62208

La fornitura comprende:

• Quadro
• Telaio di distribuzione anteriore
• Guida DIN
• Serratura
• Staffe di montaggio
