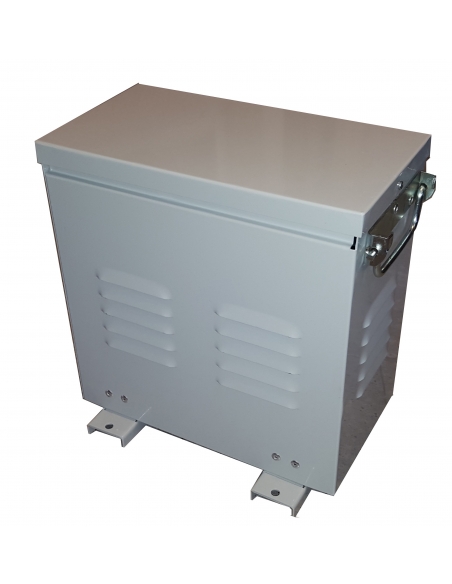

Autotrasformatore trifase 230/400V 5 KVA reversibile con scatola

277,92 € IVA inclusa

227.8 IVA esclusa

ATT5

Autotrasformatore reversibile trifase da 5kVA con custodia in metallo, consente l'adattamento della tensione da 230Vac trifase a 400Vac trifase o 400Vac trifase a 230Vac trifase. Genera anche neutro.

Permette di adattare la tensione di macchinari, motori, pompe, ecc. in modo economico.

Riferimento : ATT5

schema elettrico autotrasformatore trifase Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

6 domande sul prodotto
Privacy
Spedizioni
Ritorna


Autotrasformatore trifase per variazione di tensione, di tipo a secco, reversibile, in grado di generare neutro trasformando il valore della tensione. Sono indicati quando è necessario adattare la tensione in modo economico, senza separazione galvanica. Il suo campo di applicazione abituale è l'adattamento delle tensioni in macchine, pompe, motori, ecc. Sono forniti in una scatola metallica che fornisce un grado di isolamento IP-23, collegamento tramite terminali.

Prodotto con foglio magnetico a bassa perdita che fornisce elevate prestazioni.

Caratteristiche tecniche:

  • Riferimento : ATT5
  • Avvolgimenti: Classe termica N 200ºC.
  • Rapporto di trasformazione 230/400V e neutro. Reversibile.
  • Potenza: 5KVA.
  • Intensità apparente:
    • 400 Vca: 7,2 A
    • 230 Vca: 12,6 A
  • Frequenza: 50/60Hz.
  • Connessione: Yn0.
  • Tensione di prova: 3KV tra gli avvolgimenti e terra.
  • Isolanti: Classe termica F 155ºC e H 180ºC.
  • Protezione: IP-23 ( Scatola metallica).
  • Temperatura ambiente: TA=25ºC.
  • Raffreddamento: ANAN (Aria Naturale).
  • Certificato: UNE-EN 61558, UNE-EN 60076.

Sette dimensioni dell'autotrasformatore trifase

Il trasformatore viene fornito senza alcun tipo di protezione da sovraccarico; la sua installazione è obbligatoria per evitare di sovraccaricare il trasformatore.
La potenza e la corrente indicate sono apparenti, la corrente attiva fornita dal trasformatore dipenderà dal fattore di potenza del carico collegato.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.

Domande

Domanda
Bonjour. J'habite en Belgique en périphérie Bruxelloise et le réseau électrique, contrairement en France, est de 3 x 230v SANS NEUTRE dans ma région, ce qui m'empêche d'utiliser un chargeur domestique monophasé de 3.7kw. (suffisant pour un véhicule hybride rechargeable)
Je suis donc obligé de placer, avant la prise renforcée EVLink Schneider que j'ai installé, un autotransformateur.Je voulais vous demander si un autotransformateur de 5 KVA suffit pour un chargeur de cette puissance (3.7kw) ou dois je prévoir plus? Merci de votre réponse .Eric Fontaine
Risposta

Bonjour,

L'autotransformateur dont vous nous parlez est un autotransformateur triphasé. Et d'après ce que tu dis tu as un chargeur monophasé.

Votre réseau est-il également monophasé ? Dans ce cas, vous devez utiliser du matériel monophasé et non triphasé.

Cependant, pour un chargeur de 3,7 kW, une unité de 5 kVA est un peu petite. Il est nécessaire de surdimensionner le calcul de l'équipement de 20% de la charge à laquelle il sera soumis, pour assurer un fonctionnement correct et sûr. Il devrait être d'au moins 7 kVA.


Salutations

ADAJUSA

Eric su 28/01/2025 21:41:28
Domanda
Buenas tardes el amperaje es repartido entre cada fase o te lo puede entregar en una fase?
Risposta
Buenas tardes.

Sólamente es adecuado cuando se necesita un combio de tensión 230 Vac trifásico a 400 Vac trifásico o viceversa, no es  válido para instalaciones monofásicas 230 Vac.


La intensidad es por cada fase. El transformador de 5 KVA soporta una carga de 3,5 KW, el fabricante indica que hay que dimensionarlo un 20 % , por lo tanto no debe ser sometida a más de 2,8KW siguiendo la premisa del fabricante.

Saludos

Adajusa
Ángel David Torresano Díaz-Plaza su 29/05/2024 16:42:34
Domanda
Tengo un grupo electógeno de trifasica de 10KVA que quiero aprovechar toda su potencia para una instalacion monofásica sin descompensar las fases cuando una linea consuma más, etc.
¿Sirve este transformador?
¿Enfasa las fases en salida¿
Gracias.
Risposta
Buenos días.

El autotransformador que ha seleccionado es trifásico,  400/230 Vac por lo tanto, no le sirve para tener  230 Vac en la salida,  en todo caso tiene que seleccionar un transformador trifásico / monofásico. Si el grupo electrógeneo es de 10 KVA equivale a 7 KW, tiene que buscar un transformador de esa potencia.

Un transformador de 5 KVA equivale a 3,5 KW
El fabricante de los tranformadores indica que hay que dimensionar un 20 % sobre la carga máxima a la que tenga que ser sometido, para poder utilizar toda la potencia del generador tiene que buscar un transformador  mayor.... 7 x 20 % = 8,4 KW

A la salida del transformador hay que instalar un elemento de corte que esté en función con la intensidad máxima que es capaz de soportar.
Estos tranformadores están diseñados para líneas convencionales, verifique que cumpla con sus especificaciones.

Saludos

Adajusa
Sergi Sala Fajardo su 24/05/2024 23:31:57
Domanda
Buenas, tengo una maquina que consume 4,5 kw este modelo me soportaría ese consumo, o me recomienda otro? tengo en mi vivienda 220v y la maquina es de 380v. Muchas gracias
Risposta

Estimado cliente,

La recomendación es siempre 1 KVA más como margen de más. En este caso el margen es muy pequeño, pero la siguiente con las mismas características, es un autotransformador trifásico de 8KVA, con lo cual, en este caso no podemos indicarle cuál de las dos opciones debe comprar.

Un saludo


ADAJUSA
MIGUEL su 25/10/2022 08:05:48
Domanda
Puedo usarlo en una instalación de paneles solares trifásico para pasarla a monofasica con neutro 380/230
Risposta
Buenas tardes.

Ese transformador  es de 400 Vac trifásico a 230 Vac monofásico. Sus paneles solares estarán conectados a un inversor que tendrá la salida a una tensión determinada, si la tensión de salida del inversor es 400 Vac trifásico, si lo puede conectar.

Saludos

Jose tomas su 11/10/2022 23:07:01
Domanda
puedo usar este transformador para un elevador de coches, que tiene un motor de 380v y 4 cv
Risposta

Buenos días,

Le informo que los autotransformadores sirven para adaptar niveles de tensión, no entiendo su pregunta. Si usted tiene 400V trifasicos, los puede convertir en 230V trifasicos o viceversa.

No sirven para cambiar de monofásica a trifasica ni viceversa.

No puedo ser mas concreto, pues no entiendo bien la pregunra.

Saludos

ion meaza imaz su 16/08/2018 16:10:38
