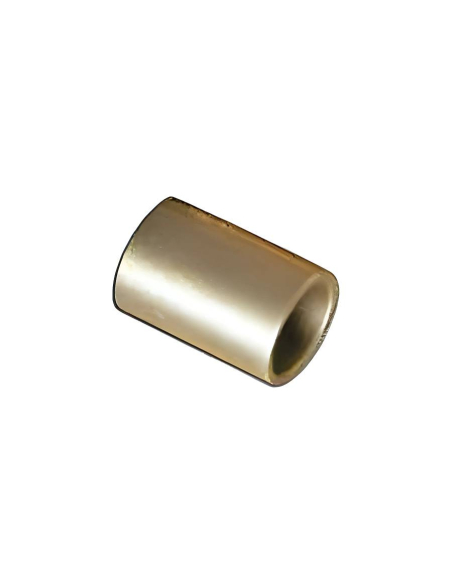

I cuscinetti cilindrici autolubrificanti sinterizzati sono componenti metallici altamente porosi (20-25% in volume) impregnati di olio lubrificante. L'olio contenuto nella porosità del cuscinetto fornisce una lubrificazione continua tra il cuscinetto e l'albero, per cui il sistema non richiede lubrificanti aggiuntivi o manutenzione post-assemblaggio. L'autolubrificazione consente a questi cuscinetti di operare con un coefficiente di attrito molto basso, permettendo di raggiungere velocità elevate. Questi cuscinetti sono adatti ad ambienti polverosi in cui non è possibile utilizzare l'olio; sono anche adatti ad applicazioni a contatto con acqua o liquidi compatibili con il bronzo.
Il sistema è costituito da un cuscinetto sinterizzato con porosità riempito di olio lubrificante e da un albero all'interno del cuscinetto, che poggia sul diametro interno dello stesso. La rotazione dell'albero provoca un vuoto che aspira l'olio dai pori del cuscinetto; questo olio forma un film lubrificante tra il cuscinetto e l'albero, che viene continuamente rinnovato dall'olio che esce dai pori. L'olio viene riassorbito nei pori del cuscinetto per azione capillare, ma il film di olio lubrificante rimane nella zona di lavoro senza essere riassorbito. Quando si avvia un nuovo ciclo di lavoro, il cuscinetto lavora già a piena velocità.
I principali vantaggi di questo tipo di cuscinetti sinterizzati autolubrificanti sono: non necessitano di ingrassatori né di manutenzione dopo il montaggio, eliminando ogni rischio di grippaggio; hanno un livello di rumorosità molto basso in condizioni di lavoro ottimali; hanno una lunga vita operativa senza usura progressiva, con carico dinamico fino a 10 MPa (100 Kg/cm2) o velocità lineare fino a 5 m/s (30.000 giri massimo).
Queste boccole sono adatte ad ambienti polverosi dove non è possibile l'uso dell'olio; sono inoltre adatte ad applicazioni a contatto con acqua o liquidi compatibili con il bronzo. Questo tipo di cuscinetti viene utilizzato in numerose e svariate applicazioni, come apparecchiature elettriche o meccaniche per automobili, motori elettrici e riduttori, attuatori lineari e rotativi, elettrodomestici, applicazioni nel settore domestico, industriale e agricolo e in altri mercati come la mobilità, la medicina, il settore alberghiero e della ristorazione, l'agricoltura, i giocattoli, ecc.
Esempio di montaggio:
Caratteristiche:
- Produttore/distributore: SELFOIL® / ISB
- Numero di parte: A-5-10-5
- Materiale: bronzo sinterizzato Ames-A4@, tipo C-T8Z4-K140, conforme alla norma UNE 96002:2006
- Olio: olio minerale paraffinico Ames-01 con viscosità ISO VG 68
- Carico ammissibile alla velocità dell'albero
- Carico ammissibile alla velocità dell'albero 0,25 - 0,50m/s: 3,5MPa
- Carico ammissibile alla velocità dell'albero 0,50 - 5m/s: 2,5MPa
- Limite di temperatura: -20ºC a +120ºC
- Contenuto di olio: 19%
Dimensioni
- Diametro interno (d): 5 mm
- Diametro esterno (D): 10 mm
- Lunghezza (L): 5 mm
Materiale per uso professionale, da installare in conformità alle norme vigenti nel luogo di installazione.
Per ulteriori informazioni, scaricare la scheda tecnica facendo clic sulla scheda "Allegati"
