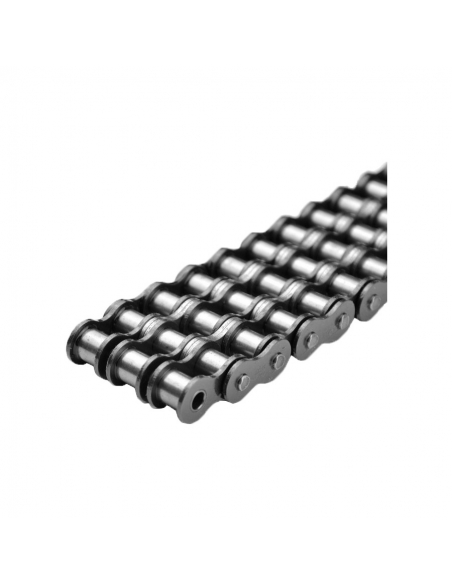

Catena a rulli a tre passi 19.05 3/4 12B-3 DIN 8187

Catena a rulli secondo i requisiti della norma ISO DIN 8187.

Una catena a rulli è una serie di cuscinetti collegati da reti (piastre), grande versatilità e durata in ambienti con molta polvere, olio, acqua, grassi, ecc ... Le catene a rulli sviluppano una trasmissione di potenza sincrona, senza slittamento, e l'efficacia della trasmissione non dipende dalla tensione trasmessa.

Possono essere utilizzati in una vasta gamma di applicazioni industriali e generali, motori, compressori, macchine da stampa, trasportatori, agricoltura....

Caratteristiche:

• Produttore: ISB
• Riferimento: 12B-3
• Vendita per imballaggio di 5 metri di catena.
• Passo (P): 19.05
• Diametro rullo (d₁): 12.07 mm (max)
• Larghezza interna (b₁): 11.68 mm (min)
• Diametro albero (d₂): 5.72 mm (max)
• Durata dell'unione
  • (L): 61,50 mm (max)
  • (Lc): 65,20 mm (max)
• Altezza maglia (h₂): 16.13 mm
• Spessore maglia (t/T): 1.85 mm
• Larghezza tra gli assi: 19,46 mm
• Carico minimo di rottura (Q ISO/DIN) 86,70 kN
• Carico medio di rottura (Q₀): 101.80 kN
• Peso approssimativo: 3,46 kg/m

(*) In condizioni di lubrificazione corrette.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
