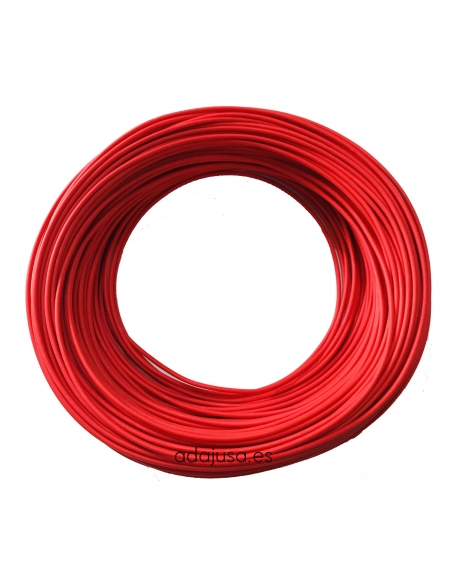

Cavo di alimentazione 1 Polo flessibile di sezione 4mm2, in rosso, a bassa emissione di fumi e privo di alogeni. Adatto per l'uso sul lato in corrente continua di impianti fotovoltaici, con una tensione nominale di 1,5kV tra conduttori e tra conduttore e terra in corrente continua.
Questa famiglia di cavi è adatta per impianti fotovoltaici, sia in servizio mobile che in installazione fissa. Cavo molto flessibile particolarmente adatto per il collegamento tra pannelli fotovoltaici, e dai pannelli all'inverter a corrente continua o alternata.
Compatibile con la maggior parte dei connettori. Grazie al design dei suoi materiali, può essere installato all'aperto con tutte le garanzie, resistente ai raggi ultravioletti.
I cavi sono adatti per l'uso con apparecchiature di Classe II. Il periodo di utilizzo previsto in condizioni normali, come specificato nella norma EN 50618, è di almeno 25 anni. Adatto per installazioni sommerse (AD8).
Il tipo di conduttore è flessibile di fili di rame elettrolitico ricotto e stagnato, con un guscio esterno in gomma privo di alogeni.
Fornito in imballaggi di cartone, in rotoli da 100m
Indicazioni:
- Produttore: Top Cable
- Serie: TopSolar PV H1Z2Z2-K
- Conduttore: rame elettrolitica ricotto e stagnato, classe 5 secondo EN60228 / IEC 60228
- Isolamento: Gomma priva di alogeni, secondo EN 50618
- Sezione nominale: 4mm²
- Colore: Rosso
- Tensione nominale:
- Tensione CC: 1,5 kV (tensione massima di 1,8 kV)
- Tensione CA: 1,0/1,0 kV
- Caduta di tensione (V/W x km): 14.3
- Corrente nominale (*):
- Intensità dell'aria: 55A
- Intensità superficiale: 52A
- Intensità adyancent superficiale: 44A.
- Caratteristiche termiche:
- Intervallo di temperatura ambiente: da -40ºC a +90ºC
- Temp. Driver massimo: 120ºC
- Temp. cortocircuito massimo: 250ºC (massimo 5 s)
- Fire:
- Nessun propagatore di fiamma secondo UNE-EN 60332-1 e IEC 60332-1
- Nessuna propagazione del fuoco: secondo EN 50399
- Rapporto di fuoco CPR: Dca-s2,d2,a2 secondo EN 50575
- Diametro esterno: 5,4 mm
- Raggio di curvatura: 5 x diametro esterno
- Resistenza ai grassi e agli oli: eccellente
- Resistenza agli attacchi chimici: eccellente
- Presenza di acqua: sommersa AD8
- Condizioni di installazione: in volo o interrate
- Progettazione: Secondo la norma CPR (EN 50575)
- Applicazioni: Impianti fotovoltaici
- Peso: 60 kg.
Nota (*): Le intensità massime ammissibili devono essere moltiplicate per i fattori di correzione appropriati in base alle condizioni di installazione.
