Cilindro pneumatico compatto guidato 40x100mm doppio effetto Serie CG01 - Aignep

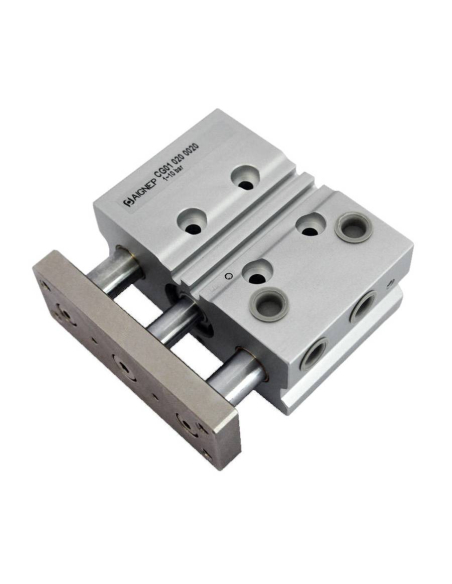

Cilindro pneumatico compatto a doppia guida, diametro 40 mm e corsa 100 mm, doppio effetto magnetico. Sono progettati per applicazioni in cui lo spazio è limitato ed è richiesto un cilindro con guide interne e una struttura robusta ma compatta. Soluzione di guida mediante boccole in bronzo accoppiate alle aste di guida.


Questi cilindri sono realizzati con materiali di alta qualità, con corpo in lega di alluminio e stelo in acciaio, che conferiscono loro elevata resistenza e affidabilità. Inoltre, il suo design include guarnizioni e ammortizzazione in NBR, garantendo un funzionamento efficiente e una lunga durata. Sono caratterizzati dalla possibilità di fissaggio su più lati con metodi diversi, alimentazione pneumatica in entrambi lati, doppi slot per sensori, sia sul lato superiore che su quello inferiore.


Sono ideali per sistemi automatizzati, manipolatori e robotica, in cui è necessaria una guida compatta per mantenere l'allineamento dello stelo e un movimento stabile.

Il cilindro è predisposto per il montaggio di rilevatori magnetici e vari accessori. La fornitura comprende solo il cilindro a doppio effetto; il resto degli accessori deve essere ordinato separatamente. Opzione con cuscinetti a sfera su richiesta

I cilindri della serie CG01 del marchio Aignep sono compatibili e sostituibili con quelli del marchio SMC e di altri marchi come AirTac, Airon, Mindman , Metal Work .




Caratteristiche tecniche del cilindro pneumatico:

• Produttore: Aignep
• Riferimento produttore: CG010400100
• Diametro e corsa: Ø40x100 mm
• Tipo: Cilindro pneumatico compatto guidato a doppio effetto
• Tipo di fluido: Aria compressa (lubrificazione non richiesta)
• Pressione di esercizio: 1 - 10 bar
• Guarnizioni e ammortizzatori: NBR
• Tipo di costruzione: Stelo in acciaio
• Filettatura collegamento aria: 1/8
• Diametro stelo: 16mm
• Temperatura di esercizio: da -5ºC (senza congelamento) a +60ºC
• Gamma di velocità del pistone: 50 - 500 mm/sec
• Carico laterale di lavoro massimo ammissibile (W): 159N
• Coppia massima ammissibile (T): 5,48 Nm
• Precisione antirotazione (θ): ± 0,06°
• Peso: 3234g

Grafica per utilizzo come battuta per cilindri CG01 (Ø 12 ÷ 32)








Grafica per utilizzo come sollevatore per cilindri CG01 (Ø 12 ÷ 32)








Materiale ad uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per maggiori informazioni potete scaricare la scheda tecnica cliccando sulla scheda "Allegati".
