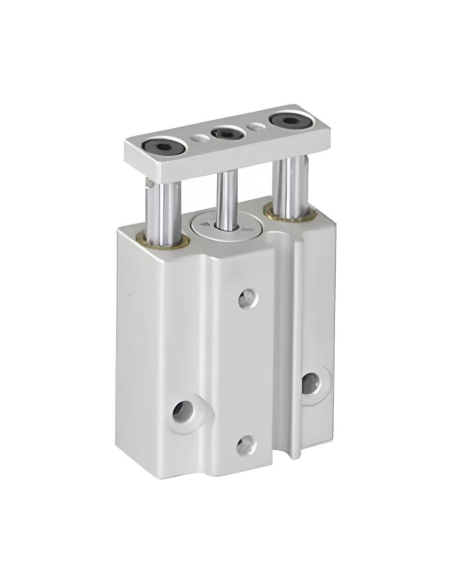

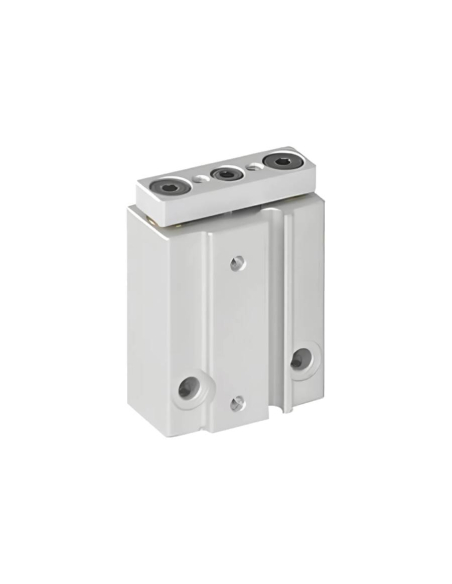

Cilindro pneumatico compatto doppia guida 6x15mm doppio effetto - Mindman

Cilindro pneumatico compatto con doppia guida diametro 6 mm e corsa 15 mm, doppio effetto magnetico. Sono progettati per applicazioni dove lo spazio è limitato ed è necessario un cilindro con guide interne e una struttura robusta ma compatta. Cilindro multiconnessione che consente il montaggio in entrambe le direzioni. Soluzione di guida che utilizza boccole di scorrimento rame accoppiate a steli in acciaio.


Questi cilindri sono costruiti con materiali di alta qualità, corpo in lega di alluminio e stelo in acciaio inossidabile, che conferisce loro elevata resistenza e affidabilità. Inoltre, il suo design comprende guarnizioni NBR e ammortizzazione dello stelo, che garantiscono un funzionamento efficiente e una lunga durata. Si caratterizzano per la possibilità di fissaggio su più lati con metodi diversi, alimentazione pneumatica in entrambi lati, Doppi slot per sensori (*), sia sul lato superiore che inferiore.


Sono ideali per sistemi automatizzati, manipolatori e robotica, dove è necessaria una guida compatta per mantenere l'allineamento dello stelo e un movimento stabile.

Il cilindro è predisposto per il montaggio di rilevatori magnetici e diversi accessori. La fornitura comprende solo il cilindro a doppio effetto, il resto degli accessori sono da ordinare separatamente.

(*)Se la lunghezza della corsa è pari o inferiore a 10 mm, è possibile installare un solo sensore.

I cilindri della serie MCGS del marchio Mindman sono compatibili e sostituibili con il marchio SMC e altri marchi come AirTac, Airon, Aignep , Metal Work .




Caratteristiche tecniche del cilindro pneumatico:

• Produttore: Mindman
• Riferimento: MCGS-03-06-15
• Diametro e corsa: Ø6x15 mm
• Tipo: Cilindro pneumatico compatto guidato a doppio effetto
• Tipo di fluido: Aria compressa (lubrificazione non necessaria)
• Pressione di esercizio: 1,5 - 7 bar
• Guarnizioni e ammortizzatori: NBR
• Tipologia costruttiva: Stelo in acciaio inox
• Filettatura attacchi aria: M3x0,5
• Temperatura di funzionamento: da -5ºC a +60ºC (senza congelamento)
• Gamma di velocità disponibile: 50 - 400 mm/sec
• Coppia di rotazione consentita: 0,6 Nm
• Precisione anti-torsione (θ): ±0,15°
• Peso: 39 g

Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.

Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
