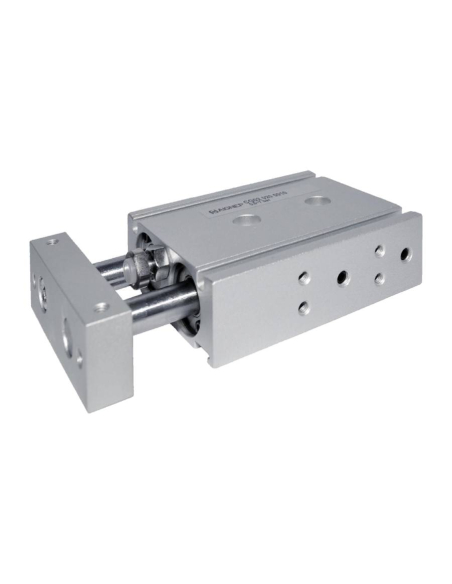

Cilindro pneumatico compatto a steli paralleli 20x60mm doppio effetto Serie CG02 - Aignep

Cilindro pneumatico compatto a doppio stelo, diametro 20 mm e corsa 60 mm, doppio effetto magnetico con aste parallele. Sono progettati per applicazioni antirotazione ad alta precisione in cui lo spazio è limitato, grazie alla loro struttura robusta ma compatta. Soluzione che prevede l'utilizzo di boccole in bronzo accoppiate agli steli.


Questi cilindri sono realizzati con materiali di alta qualità, con un corpo in lega di alluminio e uno stelo in acciaio inossidabile, che conferiscono loro elevata resistenza e affidabilità. Inoltre, il suo design include guarnizioni e ammortizzazione in NBR, garantendo un funzionamento efficiente e una lunga durata. Sono caratterizzati dalla possibilità di fissaggio su più lati con metodi diversi, alimentazione pneumatica in entrambi lati, doppi slot per sensori, sia sul lato superiore che su quello inferiore.


Sono ideali per sistemi automatizzati, manipolatori e robotica, in cui è necessaria una guida compatta per mantenere l'allineamento dello stelo e un movimento stabile.

Il cilindro è predisposto per il montaggio di rilevatori magnetici e vari accessori. La fornitura comprende solo il cilindro a doppio effetto; il resto degli accessori deve essere ordinato separatamente. Opzione con cuscinetti a sfera su richiesta

I cilindri della serie CG02 del marchio Aignep sono compatibili e sostituibili con quelli del marchio SMC e di altri marchi come AirTac, Airon, Mindman , Metal Work .




Caratteristiche tecniche del cilindro pneumatico:

• Produttore: Aignep
• Riferimento produttore: CG020200060
• Diametro e corsa: Ø20x60 mm
• Tipo: Cilindro pneumatico compatto con steli paralleli a doppio effetto
• Tipo di fluido: Aria compressa (lubrificazione non richiesta)
• Pressione di esercizio: 0,5 - 7 bar
• Guarnizioni e ammortizzatori: NBR
• Tipo di costruzione: Stelo in acciaio inossidabile
• Filettatura collegamento aria: M5 x 0,8
• Diametro stelo: 10mm
• Temperatura di esercizio: da -5ºC (senza congelamento) a +60ºC
• Gamma di velocità del pistone: 50 - 500 mm/sec
• Precisione antirotazione (θ): ± 0,1°

Tipo di montaggio: superiore, inferiore e laterale








Materiale ad uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per maggiori informazioni potete scaricare la scheda tecnica cliccando sulla scheda "Allegati".
