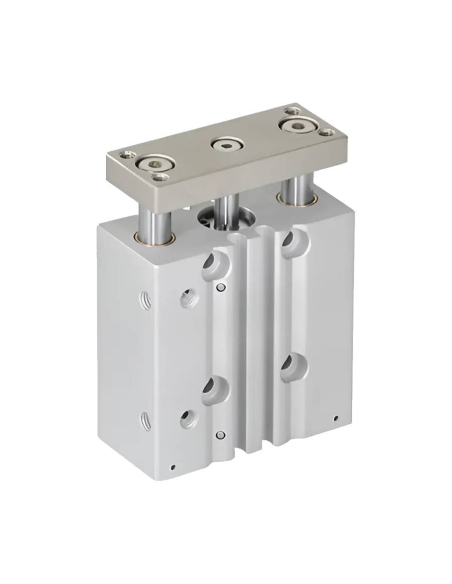

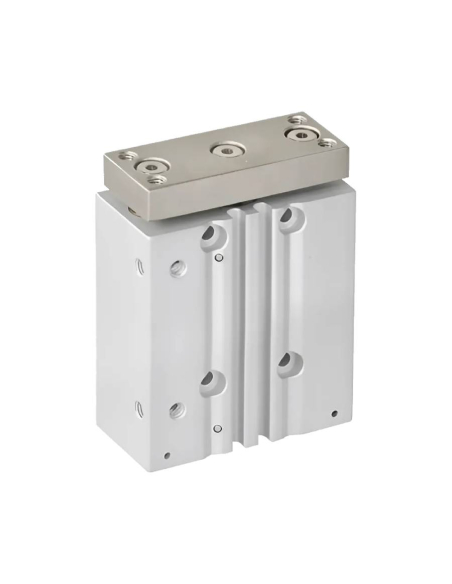

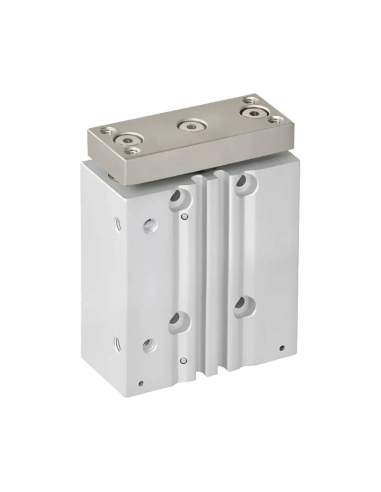

Cilindro pneumatico compatto a doppia guida 12x250mm cuscinetto lineare a doppio effetto - Mindman

Cilindro pneumatico compatto con doppia guida diametro 12 mm e corsa 250mm, doppio effetto magnetico. Sono progettati per applicazioni dove lo spazio è limitato ed è necessario un cilindro con guide interne e una struttura robusta ma compatta. Cilindro multiconnessione che consente il montaggio in entrambe le direzioni. Soluzione di guida che utilizza cuscinetti lineari in lega di bronzo accoppiati con steli in acciaio.


Questi cilindri sono costruiti con materiali di alta qualità, corpo in lega di alluminio e stelo in acciaio inossidabile, che conferisce loro elevata resistenza e affidabilità. Inoltre, il suo design comprende guarnizioni NBR e ammortizzazione dello stelo, che garantiscono un funzionamento efficiente e una lunga durata. Si caratterizzano per la possibilità di fissaggio su più lati con metodi diversi, alimentazione pneumatica in entrambi lati, Doppi slot per sensori, sia sul lato superiore che inferiore.


Sono ideali per sistemi automatizzati, manipolatori e robotica, dove è necessaria una guida compatta per mantenere l'allineamento dello stelo e un movimento stabile.

Il cilindro è predisposto per il montaggio di rilevatori magnetici e diversi accessori. La fornitura comprende solo il cilindro a doppio effetto, il resto degli accessori sono da ordinare separatamente.

I cilindri della serie MCGS del marchio Mindman sono compatibili e sostituibili con il marchio SMC e altri marchi come AirTac, Airon, Aignep , Metal Work .




Caratteristiche tecniche del cilindro pneumatico:

• Produttore: Mindman
• Riferimento: MCGS-23-12-250
• Diametro e corsa: Ø12x250 mm
• Tipo: Cilindro pneumatico compatto guidato a doppio effetto
• Tipo di fluido: Aria compressa (lubrificazione non necessaria)
• Pressione di esercizio: 1 - 10 bar
• Guarnizioni e ammortizzatori: NBR
• Smorzamento: Con disco di smorzamento elastico
• Tipologia costruttiva: Stelo in acciaio inox
• Filettatura attacchi aria: M5x0,8
• Diametro del gambo: 6 mm
• Temperatura di funzionamento: da -5ºC a +60ºC (senza congelamento)
• Gamma di velocità disponibile: 50 - 500 mm/sec
• Carico di lavoro laterale massimo consentito (W): 6N
• Coppia di rotazione massima consentita (T): 0,07 Nm
• Precisione di stabilizzazione (θ): ±0,06°
• Peso: 1111 g

Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.

Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
