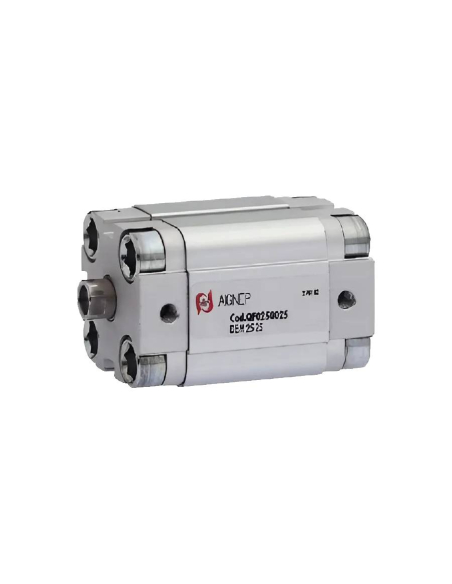

Cilindro pneumatico compatto diametro 12 mm e corsa 5 mm, a doppio effetto e predisposto per il rilevamento magnetico. Il cilindro pneumatico è costruito secondo lo standard UNITOP, corpo in alluminio anodizzato, stelo con filetto femmina in acciaio cromato, e Guarnizioni stelo e pistone poliuretano . Cilindri pneumatici con certificazione ATEX destinati all'utilizzo in atmosfere esplosive categoria 2 - II 2GD h T6.
Il corpo del cilindro è realizzato in alluminio anodizzato con tappi di chiusura dello stesso materiale. Su tutte le facce del corpo del cilindro sono presenti slot longitudinali per il montaggio di rilevatori magnetici. Hanno una vasta gamma di ancoraggi e fissaggi, fornendo numerosi punti di fissaggio.
Caratteristiche tecniche del cilindro pneumatico:
- Produttore: Aignep
- Riferimento produttore: QF0120005
- Diametro e corsa: Ø12x5 mm
- Tipo: Cilindro pneumatico magnetico a doppio effetto
- Tipo di fluido: aria compressa filtrata lubrificata o non lubrificata
- Norma di produzione: UNITOP
- Pressione di esercizio: 1 - 10 bar
- Guarnizioni stelo e pistone: Poliuretano
- Tipologia costruttiva: Stelo in acciaio cromato
- Dimensioni filettatura connessioni aria: M5
- Diametro gambo: 6 mm
- Filettatura dello stelo: M3
- Temperatura di funzionamento: da 0ºC a +80ºC (-20ºC con aria secca)
- Cilindri ATEX: - II 2 GD c T6 -20°C
- Sensori consigliati: DT
Il cilindro è predisposto per il montaggio di rilevatori magnetici e diversi accessori. La fornitura comprende solo il cilindro, il resto degli accessori è da ordinare separatamente.
Altre razze ed esecuzioni possono essere fornite su richiesta.
Esempio di applicazione
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
