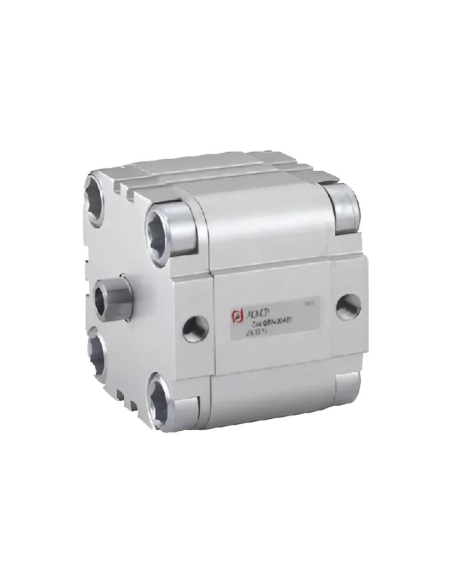

Cilindro pneumatico compatto con diametro 50 mm e corsa 80 mm, a doppio effetto e predisposto per il rilevamento magnetico. Il cilindro pneumatico è realizzato secondo lo standard UNITOP, corpo in alluminio anodizzato, stelo con filettatura femmina in acciaio cromato, e guarnizioni stelo e pistone in poliuretano . Cilindri pneumatici certificati ATEX destinati all'impiego in atmosfere esplosive categoria 2 - II 2GD h T6.
Il corpo del cilindro è realizzato in alluminio anodizzato con tappi di chiusura dello stesso materiale. Su tutti i lati del corpo del cilindro sono presenti slot longitudinali per il montaggio dei rilevatori magnetici. Sono dotati di un'ampia gamma di ancoraggi e fissaggi, offrendo numerosi punti di fissaggio.
Caratteristiche tecniche del cilindro pneumatico:
- Produttore: Aignep
- Riferimento produttore: QF0500080
- Diametro e corsa: Ø50x80 mm
- Tipo: Cilindro pneumatico magnetico a doppio effetto
- Tipo di fluido: aria compressa filtrata lubrificata o non lubrificata
- Standard di produzione: UNITOP
- Pressione di esercizio: 1 - 10 bar
- Guarnizioni stelo e pistone: Poliuretano
- Tipo di costruzione: stelo in acciaio cromato
- Dimensione filettatura collegamento aria: 1/8
- Diametro stelo: 16mm
- Filettatura stelo: M8
- Temperatura di esercizio: da 0ºC a +80ºC (-20ºC con aria secca)
- Bombole ATEX: - II 2 GD c T6 -20°C
- Sensori consigliati: DT
Il cilindro è predisposto per il montaggio di rilevatori magnetici e diversi accessori. La fornitura comprende solo il cilindro, il resto degli accessori deve essere ordinato separatamente.
Altre razze ed esecuzioni possono essere fornite su richiesta.
Esempio di applicazione
Materiale ad uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
Per maggiori informazioni potete scaricare la scheda tecnica cliccando sulla scheda "File Allegati".
