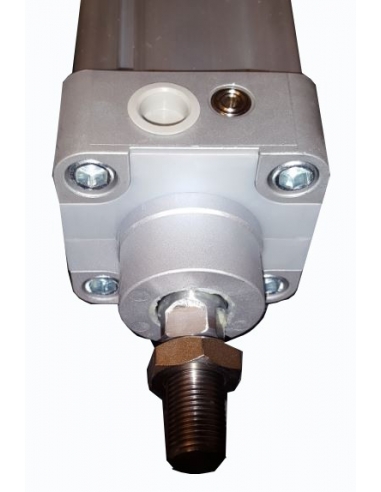

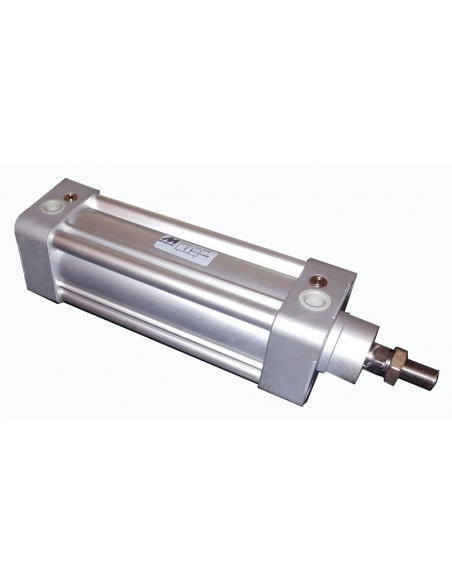

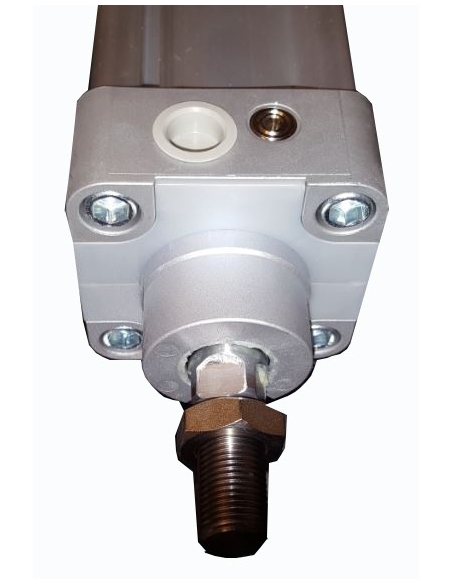

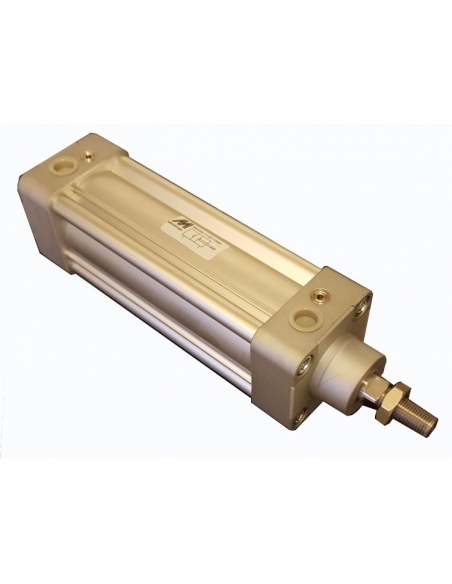

Cilindro 100x50 doppio effetto - Mindman

Cilindro pneumatico diametro 100 mm corsa 50mm, in doppio effetto con smorzamento pneumatico e predisposto per la rilevazione magnetica. Il cilindro pneumatico è prodotto secondo la norma ISO 15552 (Ex ISO 6431), con camicia in alluminio. Asta in acciaio cromato. Ampia gamma di accessori per l'assemblaggio del cilindro pneumatico.

Caratteristiche tecniche del cilindro pneumatico:

• Produttore: Mindman.
• Rif.281MCQI2111000050M
• Diametro e corsa: Ø100x50 mm.
• Tipo: Cilindro pneumatico a doppio effetto.
• Smorzamento: pneumatico.
• Tipo di fluido: Aria con o senza lubrificazione.
• Standard di produzione: ISO 6431
• Pressione massima di esercizio: 10 Bar.
• Tipo di giunti: NBR.
• Temperatura di funzionamento: da -10ºC a +80ºC.
• Tipo di costruzione: Stelo in acciaio cromato, rivestimento in alluminio.
• Dimensione filettatura ingresso aria: G 1/2".
• Filettatura dello stelo del cilindro: M20x1.5
• Peso: 4.34 Kg.
• Forza massima teorica che il cilindro può sviluppare alla spinta:

Pressione 5 kg/cm²: 251,3 Kg.

Pressione 6 kg/cm²: 301,6 Kg.

Pressione 7 kg/cm²: 351,9 Kg.

• Forza massima teorica che il cilindro può sviluppare a trazione:

Pressione 5 kg/cm²: 226,8 Kg.

Pressione 6 kg/cm²: 272,1 Kg.

Pressione 7 kg/cm²: 317,5 Kg.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
