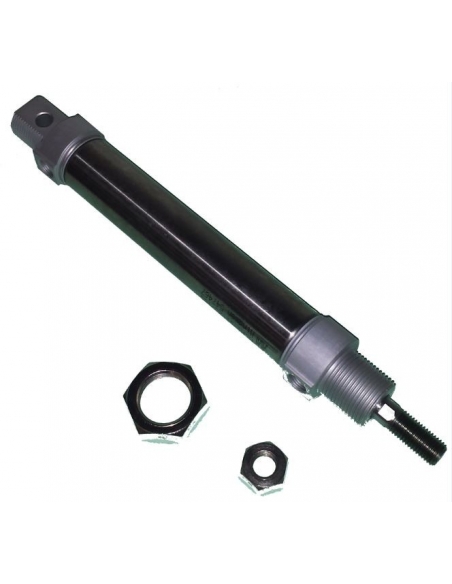

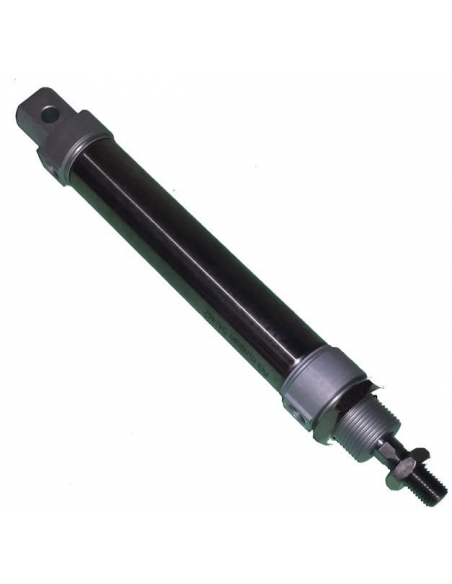

Cilindro pneumatico 20x25 a doppio effetto Mindman

36,48 € IVA inclusa

29.9 IVA esclusa

MCMI110200025

Cilindro pneumatico Ø20x25 a doppio effetto, magnetico.
Codice: 281MCMI110200025

https://rodavigo.net/datos/logos-marcas-png/th_mindman.png
Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

1 domanda sul prodotto
Privacy
Spedizioni
Ritorna


Cilindro pneumatico diametro 20 mm corsa 25 mm, a doppio effetto e predisposto per il rilevamento magnetico. Il cilindro pneumatico è prodotto secondo lo standard ISO 6432, con manicotto in acciaio anodizzato. Stelo del pistone in acciaio cromato. Ampia gamma di accessori per il montaggio del cilindro pneumatico.

Caratteristiche tecniche del cilindro pneumatico:

  • Produttore: Mindman.
  • Numero di parte: 281MCMI110200025
  • Diametro e corsa: Ø20x25 mm.
  • Filettatura per raccordi: G1/8".
  • Tipo: cilindro pneumatico a doppio effetto.
  • Tipo di fluido: aria con o senza lubrificazione.
  • Standard di produzione: ISO 6432.
  • Pressione massima di esercizio: 7 Bar.
  • Pressione massima: 10 Bar.
  • Tipo di guarnizioni: NBR.
  • Temperatura di esercizio: da -5ºC a +60ºC.
  • Tipo di costruzione: stelo e testate in acciaio cromato, manicotto in acciaio.

Per altre corse o diametri, consultateci.

Dimensiones cilindros neumáticos 16-25mm ISO 6432


Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.

Per ulteriori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"

Domande

Domanda
Que peso puede levantar y aguantar mi intencion es elevar para nivelar y quitar movomiento en un autocaravana cuando esta estacionada mediante dos pistones
Risposta

Buenas

La fuerza que un cilindro puede ejercer depende de la presión del aire que se suministre, para un cilindro de Ø25 las fuerza teorica máxima serian:

Presión de 5 K/cm2: Empuje 24,5 Kg - Tracción 20,6 Kg.

Presión de 6 K/cm2: Empuje 29,5 Kg - Tracción 24,7 Kg.

Presión de 7 K/cm2: Empuje 34,4 Kg - Tracción 28,9 Kg.

Como prodrá ver, no parece mucho para la utilidad que se le quiere dar, pero esto es decisión suya.

Para calcular la fuerza que cualquier cilindro, la formula es sencilla:

 F (Kg) = Superficie del cilindro (cm2)* Presión (Kg/cm2)  (Para empuje)

Saludos

Santiago

Jose ros su 14/03/2016 14:55:57

Domanda sul prodotto

* Campi obbligatori
(leggi)

Responsabile: ADAJUSA (CONSTRUCCIONES PBR, S.L.), scopo: rispondere alle richieste di informazioni, legittimità: consenso dell'interessato, destinatari: i dati non saranno comunicati a terzi, diritti: accesso, rettifica e cancellazione dei dati, così come altri diritti, come spiegato nelle informazioni aggiuntive. (leggi)

16 altri prodotti nella stessa categoria:

Cilindro pneumatico diametro 20mm corsa 200mm standard MH0200200 Aignep | ADAJUSA | prezzo
Cilindri pneumatici

Cilindro pneumatico 20x200 a doppio effetto ammortizzato MH0200200 - Aignep

Aignep
MH-020-0200
61,45 € (50,37 € IVA esclusa)
Cilindro pneumatico Ø20 corsa 200mm, doppio cuscino ed effetto magnetico. Prodotto in Italia secondo lo standard ISO 6432, predisposto per rilevatori magnetici, stelo in acciaio cromato. Cilindri ATEX di serie.Riferimento: MH0200200 Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate .
Cilindro pneumatico alesaggio 20mm corsa 160mm standard MH0200160 Aignep | ADAJUSA | prezzo
Cilindri pneumatici

Cilindro pneumatico 20x160 a doppio effetto ammortizzato MH0200160 - Aignep

Aignep
MH-020-0160
60,62 € (49,69 € IVA esclusa)
Cilindro pneumatico Ø20 corsa 160mm, doppio cuscino ed effetto magnetico. Prodotto in Italia secondo lo standard ISO 6432, predisposto per rilevatori magnetici, stelo in acciaio cromato. Cilindri ATEX di serie.Riferimento: MH0200160 Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate .

I clienti che hanno acquistato questo prodotto hanno acquistato anche:

Leva di fine gara con rullo Serie FTN - Giovenzana
Finecorsa - rilevatori di posizione - pedali elettrici - sensori

Fine corsa leva regolabile con rullo Serie FTN - Giovenzana

Giovenzana Internacional B.V.
GIFTN139XXX
13,66 € (11,20 € IVA esclusa)
Leva elettrica di fine corsa regolabile con rullo, serie FTN, realizzata in materiale termoplastico, secondo la norma EN 50047, adatta per applicazioni di sicurezza, contatti ad apertura positiva. 2 contatti disponibili (selezionare dal menu laterale), con 2 tipi di azione, lenta o brusca. Immagine rappresentativa a scopo illustrativo, l'articolo...
Vedi
Cuscinetto di frizione SF-1F tipo PAF P10 PTFE - ADAJUSA
Cuscinetto a frizione PAP e PAF - P10 e P20

Boccola flangiata SF1F 40260C tipo PAF 40260 P10 - ISB

ISB
SF1F40260C
3,84 € (3,15 € IVA esclusa)
Boccola flangiata autolubrificata SF1F 40x44x26mm PAF P10, interno in PTFE con base in lamiera d'acciaio su cui è sinterizzato uno spesso strato poroso di stagno/bronzo.Utilizzato nei cilindri idraulici e meccanici, nei veicoli idraulici, nelle automobili, nelle moto, nelle macchine agricole, nelle macchine tessili, nelle macchine da stampa, negli...

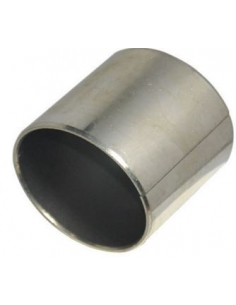

SF1 283230C Cuscinetto a strisciamento tipo PAP 2830 P10 PTFE - ADAJUSA
