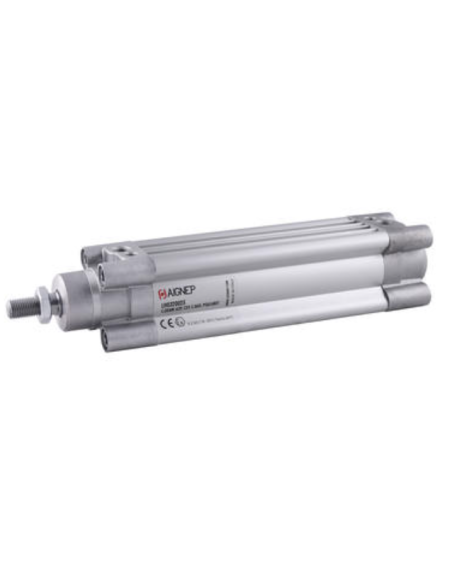

Cilindro pneumatico diametro 40 mm corsa 350 mm versione standard, a doppio effetto con ammortizzazione pneumatica e predisposto per il rilevamento magnetico. Il cilindro pneumatico è prodotto secondo la norma ISO 15552 (Ex ISO 6431), con manicotto in alluminio. Stelo cromato o in acciaio inox (a seconda della versione). Ampia gamma di accessori per il montaggio del cilindro pneumatico.
La gamma di cilindri pneumatici "L" prodotti da Aignep è disponibile in un'ampia varietà di versioni.

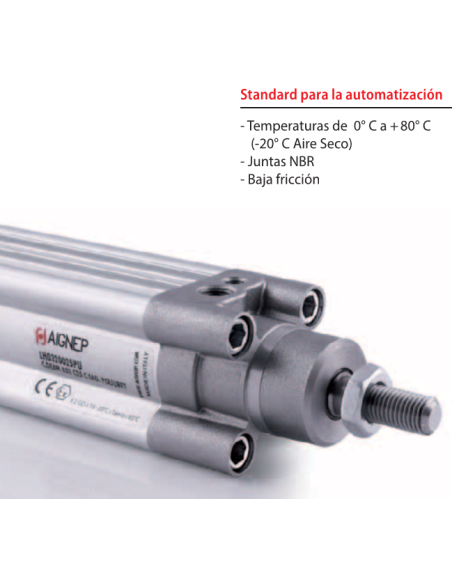

- Versione standard. Gamma standard per l'automazione. Temperatura di lavoro da 0ºC a +80ºC, guarnizioni in NBR, bassa frizione. Stelo cromato o in acciaio inox AISI 303
- Versione a lunga durata. Temperatura di lavoro da -20ºC a +80ºC, guarnizioni in poliuretano.
- Versione per alte temperature e compatibilità chimica. Temperatura di esercizio da -10ºC a +150ºC, tutte le guarnizioni in FKM.
- Versione per basse temperature. Temperatura di esercizio da -40ºC a +80ºC, guarnizioni in poliuretano.
- Versione con tergicristallo FKM. Temperatura frontale da -10ºC a 150ºC.
- Resistente all'acqua e ai lavaggi chimici. Campo di temperatura da -10ºC a +60ºC, guarnizioni in poliuretano impermeabile, stelo INOS AISI 303. Verniciatura speciale nera a cataforesi.
- Resistente alla corrosione, compatibile con gli agenti chimici. Campo di temperatura da -10ºC a +150ºC, tutte le guarnizioni in FKM, tergicristallo metallico sullo stelo, stelo INOX AISI 303. Tappi di cataforesi appositamente verniciati di nero.
- Versione standard, stelo in acciaio inox AISI 303
- Serie "LH-IS". Gamme standard con stelo in acciaio inox AISI 303
Caratteristiche tecniche del cilindro pneumatico:
- Produttore: Aignep
- Riferimento del produttore: LH0400350
- Diametro e corsa: Ø40x350 mm
- Tipo: Cilindro pneumatico a doppio effetto
- Ammortizzazione: pneumatica
- Tipo di fluido: aria con o senza lubrificazione
- Standard di produzione: ISO 15552
- Pressione massima di esercizio: 10 bar (1 Mpa)
- Pressione minima di avvio: 0,1 bar (0,1 Mpa)
- Tipo di guarnizioni: NBR
- Temperatura di funzionamento: da 0ºC a +80ºC (-20ºC se l'aria è completamente secca)
- Tipo di costruzione: stelo in acciaio cromato
- Dimensione della filettatura degli attacchi dell'aria: G 1/4"
- Diametro dello stelo: 16 mm
- Filettatura dello stelo del pistone: M12x1,25
- Cilindri ATEX: - II 2 GD c T6 -20°C
- Forza massima teorica che il cilindro può sviluppare sulla spinta
- Pressione 5 kg/cm²: 62,8
- Pressione 6 kg/cm²: 75,4
- Pressione 7 kg/cm²: 88,0
- Forza massima teorica che il cilindro può sviluppare in trazione
- Pressione 5 kg/cm²: 52,8
- Pressione 6 kg/cm²: 63,3
- Pressione 7 kg/cm²: 73,9
Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.
Il cilindro è predisposto per il montaggio di rilevatori magnetici e di vari accessori. La fornitura comprende solo il cilindro, il resto dei complementi deve essere ordinato separatamente.
Su richiesta possiamo fornire, oltre alle corse standard, corse comprese tra 25 e 2700 mm
Per ulteriori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "File Allegati"
