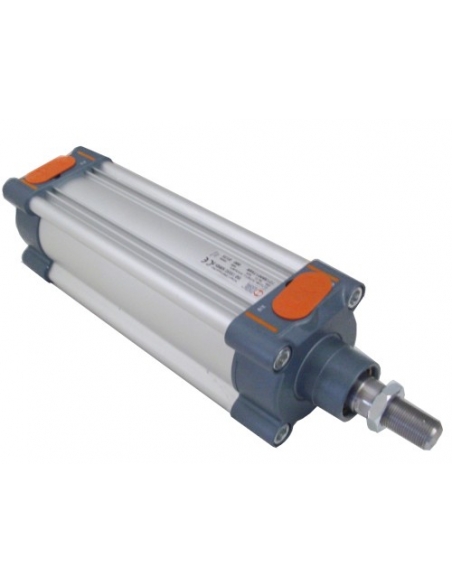

Cilindro pneumatico diametro 63mm corsa 500mm, in doppio effetto con smorzamento pneumatico e predisposto per la rilevazione magnetica. Il cilindro pneumatico è prodotto secondo la norma ISO 15552 (Ex ISO 6431), con camicia in alluminio. Asta in acciaio cromato. Ampia gamma di accessori per l'assemblaggio del cilindro pneumatico.
La serie 3 prodotta da Metal Work è pienamente compatibile con la serie standard di cilindri e altamente compatibile con la serie "A" anch'essa prodotta da Metal Work. Il suo elaborato design di profilo in alluminio estruso, consente di ospitare un'ampia varietà di rilevatori magnetici su scanalatura e montati su supporti.
Il cilindro standard è dotato di smorzamento pneumatico e guarnizioni NBR, su richiesta può essere fornito con guarnizioni in poliuretano.
Caratteristiche tecniche del cilindro pneumatico:
- Produttore: Metal Work.
- Riferimento produttore: 1213630500CN (1210630500CN - 121A630500CN)
- Diametro e corsa: Ø63x500mm
- Tipo: Cilindro pneumatico a doppio effetto
- Smorzamento: pneumatico.
- Tipo di fluido: Aria con o senza lubrificazione
- Standard di produzione: ISO 15552 (Ex ISO 6431)
- Pressione massima di esercizio: 10 Bar
- Tipo di guarnizione: NBR
- Temperatura di funzionamento: da -10ºC a +80ºC.
- Tipo di costruzione: Stelo in acciaio cromato, rivestimento in alluminio
- Dimensione filettatura della connessione dell'aria: G 3/8 "
- Filettatura stelo: M16x1,5
- Forza massima teorica che il cilindro può sviluppare alla spinta:
- Pressione 5 kg/cm²: 155.9
- Pressione 6 kg/cm²: 187
- Pressione 7 kg/cm²: 218.2
- Forza massima teorica che il cilindro può sviluppare a trazione:
- Pressione 5 kg/cm²: 140.2
- Pressione 6 kg/cm²: 168.2
- Pressione 7 kg/cm²: 196.2
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
