Cilindro pneumatico 8x100 a doppio effetto MF0080100 - Aignep

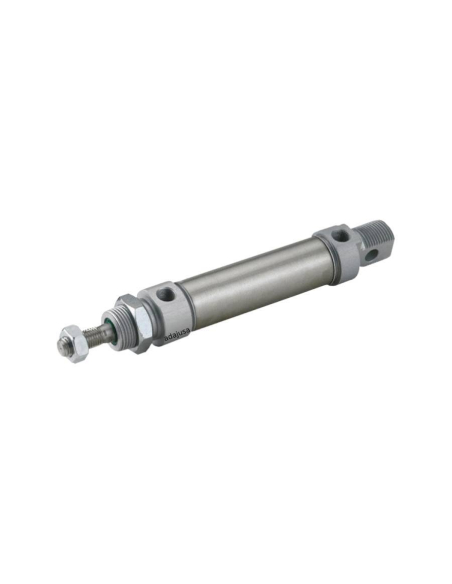

Cilindro pneumatico diametro 8 mm corsa 100 mm versione standard, a doppio effetto e predisposto per il rilevamento magnetico. Il cilindro pneumatico è prodotto secondo lo standard ISO 6432, con stelo in acciaio cromato. Ampia gamma di accessori per il montaggio del cilindro pneumatico.

La gamma "M" di mini cilindri pneumatici prodotti da Aignep è disponibile in un'ampia varietà di versioni.

• Versione standard "MF". Doppio effetto e rilevamento magnetico. Temperatura di esercizio da 0ºC a +80ºC, guarnizioni in NBR. Stelo cromato
• Versione "MH". Doppio effetto con smorzamento pneumatico
• Versione "MB". Effetto magnetico singolo
• Versione "MFN". Doppio effetto magnetico e copertura di alimentazione piatta a 90º
• Versione "MFX". Doppio effetto magnetico e coperchio di alimentazione piatto con ingresso assiale
• Versione "MD". Singolo effetto magnetico con molla posteriore
• Versione "MJ". Doppio effetto magnetico e con asta passante
• Versione "ML". Doppio effetto magnetico e smorzato con asta passante

Caratteristiche tecniche del cilindro pneumatico:

• Produttore: Aignep
• Riferimento del produttore: MF0080100
• Alesaggio e corsa: Ø8x100 mm
• Tipo: Cilindro pneumatico a doppio effetto
• Ammortizzazione: no
• Tipo di fluido: aria con o senza lubrificazione
• Standard di produzione: ISO 6432
• Pressione massima di esercizio: 10 bar (1 Mpa)
• Pressione minima di avvio: 1 bar (1 Mpa)
• Tipo di guarnizioni: NBR
• Temperatura di funzionamento: da 0ºC a +80ºC (-20ºC se l'aria è completamente secca)
• Tipo di costruzione: stelo in acciaio cromato
• Dimensione della filettatura dell'attacco dell'aria: M5
• Diametro del gambo: Ø4
• Filettatura dello stelo del pistone: M4
• Cilindri ATEX: - II 2 GD c T6 -20°C
• Forza massima teorica che il cilindro può sviluppare sulla spinta
  • Pressione 5 kg/cm²: 2,5
  • Pressione 6 kg/cm²: 3
  • Pressione 7 kg/cm²: 3,5
• Forza massima teorica che il cilindro può sviluppare in trazione
  • Pressione 5 kg/cm²: 1,9
  • Pressione 6 kg/cm²: 2,3
  • Pressione 7 kg/cm²: 2,6

Materiale per uso professionale, da installare in conformità alle norme vigenti nel luogo di installazione.
Il cilindro è predisposto per il montaggio di rilevatori magnetici e di vari accessori. La fornitura comprende solo il cilindro, il resto dei complementi deve essere ordinato separatamente.
Per ulteriori informazioni è possibile scaricare la scheda tecnica facendo clic sulla scheda "File allegati "
