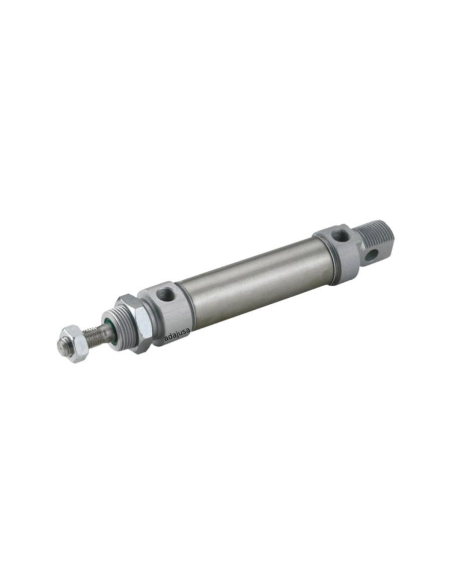

Cilindro pneumatico diametro 25mm corsa 50mm versione standard, doppio effetto e predisposto per rilevamento magnetico. Il cilindro pneumatico è costruito secondo la norma ISO 6432, stelo in acciaio cromato. Ampia gamma di accessori per il montaggio del cilindro pneumatico.
La gamma "M" di minicilindri pneumatici prodotta da Aignep è disponibile in un'ampia varietà di versioni.
- Versione standard "MF". Doppio effetto e rilevamento magnetico. Temperatura di esercizio da 0ºC a +80ºC, giunti NBR. Stelo cromato
- Versione "MH". Doppio effetto con ammortizzazione pneumatica
- Versione "MB". Semplice effetto magnetico
- Versione "MFN". Doppio effetto magnetico e coperchio piatto per l'alimentazione a 90º
- Versione "MFX". Doppio effetto magnetico e coperchio di alimentazione piatto con ingresso assiale
- Versione "MD". Effetto magnetico semplice con molla posteriore
- Versione "MJ". Doppio effetto magnetico e con stelo passante
- Versione "ML". Doppio effetto magnetico e smorzato con stelo passante
Tutte le versioni possono essere fornite con bloccaggio stelo (..B) e/o versione per alte temperature con guarnizioni FKM (..V)
Caratteristiche tecniche del cilindro pneumatico:
- Produttore: Aignep
- Riferimento produttore: MF0250050
- Diametro e corsa: Ø25x50 mm
- Tipo: Cilindro pneumatico a doppio effetto
- Smorzamento: no
- Tipo di fluido: Aria con o senza lubrificazione
- Norma di produzione: ISO 6432
- Pressione massima di esercizio: 10 bar (1 Mpa)
- Pressione minima di avvio: 1 bar (1 Mpa)
- Tipo di guarnizione: NBR
- Temperatura di funzionamento: da 0ºC a +80ºC (-20ºC se aria completamente secca)
- Tipologia costruttiva: Stelo in acciaio cromato
- Dimensioni filettatura connessioni aria: 1/8G
- Diametro dello stelo: Ø10
- Filettatura dello stelo: M10
- Cilindri ATEX: - II 2 GD c T6 -20°C
- Forza massima teorica che il cilindro può sviluppare in spinta:
- Pressione 5 kg/cm²: 15,7
- Pressione 6 kg/cm²: 18,8
- Pressione 7 kg/cm²: 22,0
- Forza massima teorica che il cilindro può sviluppare in trazione:
- Pressione 5 kg/cm²: 13,2
- Pressione 6 kg/cm²: 15,8
- Pressione 7 kg/cm²: 18,5
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
Il cilindro è predisposto per il montaggio di rilevatori magnetici e diversi accessori. La fornitura comprende solo il cilindro, il resto degli accessori è da ordinare separatamente.
Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
