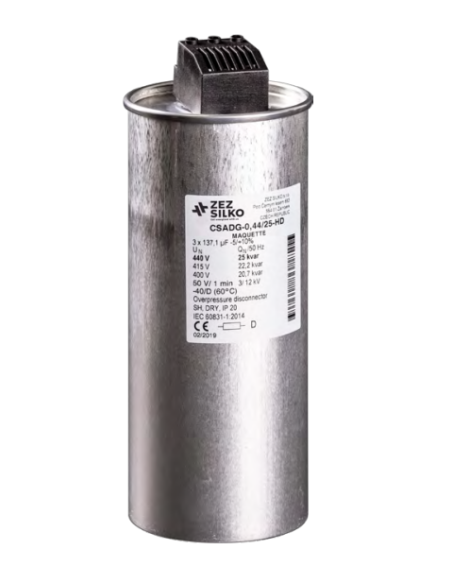

Condensatore trifase per rifasamento 6,25kvar 440V

Condensatore trifase per rifasamento 6,25kvar 440V , utilizzato come compensatore di potenza reattiva in installazioni con presenza di motori elettrici, apparecchiature di saldatura..., generalmente utilizzato in applicazioni di alto livello.

I condensatori di potenza sono prodotti nel sistema MKP, polipropilene con proprietà autorigeneranti e perdite dielettriche estremamente basse. I condensatori sono riempiti con gas inerte (N2).


Questo modello di condensatore è protetto con un sezionatore a sovrapressione, che garantisce una sicura disconnessione dalla rete in caso di sovraccarico o al termine della sua vita utile. E' dotato di resistenza di scarica. Questo tipo di condensatore ha 3 elementi capacitivi collegati in un triangolo.





Caratteristiche tecniche:

• Produttore: ZEZ SILKO
• Modello: CSADG-0.44/6.25-HD
• Nazione: Repubblica Ceca
• Potenza nominale:
  • 6,25kvar a 440V
  • 5,6 kvar a 415 V
  • 5kvar a 400V
• Tensione nominale: 230-800 V/50 Hz
• Capacità: 3x34,4μF
• Tolleranza sulla capacità: -5% +10%
• Corrente nominale:
  • 8,2 A a 440 V
  • 7,8 A a 415 V
  • 7,5 A a 400 V
• Corrente massima consentita: 1,5 x I _n continua, 2 x I _n breve periodo (*)
• Corrente transitoria massima: 400 x I _n
• Perdite totali: ≤ 0,4 W/kvar
• Tipo a secco: riempimento di gas
• Resistenza alla scarica: incorporata
• Vita utile stimata: > 150.000 ore (a seconda delle condizioni operative)
• Grado di protezione: IP 20
• Posizione di montaggio: Qualsiasi posizione
• Dimensioni (Ø P x h): 85x175 mm
• Peso: 0,9 kg
• Morsetti di collegamento: Tipo A
• Classe di temperatura: -40 / D(60ºC) (**)
• Busta: contenitore in alluminio
• Sistema dielettrico: Polipropilene metallizzato a secco
• Riempimento: gas inerte N2
• Dispositivi di sicurezza: 3 fusibili sezionatori in sovrapressione
• Terminali di collegamento: Un lato - 3 morsetti
• Norme: CEI EN 60831-1/2, VDE 0560-46/47

(*) Corrente massima per 48 ore di funzionamento continuo in relazione ad una temperatura ambiente più elevata di 45ºC in un periodo di 24 ore.

(**)




Dimensioni:

La scatola del condensatore è protetta contro la rottura mediante il dispositivo di disconnessione della sovrapressione. Il suo corretto funzionamento è garantito solo se vengono rispettate le specifiche e le condizioni (tensione, corrente, temperatura, corretta installazione e manutenzione). Il mancato rispetto e/o il superamento di queste condizioni può causare la rottura della scatola del condensatore o addirittura provocare un'esplosione e un conseguente incendio.


Prima di collegare l'apparecchiatura verificare il collegamento ed il funzionamento dei dispositivi di protezione in assenza di tensione. Si consiglia di controllare tutti i collegamenti elettrici dopo alcuni giorni di funzionamento ed eseguire un'ispezione visiva di tutti i condensatori.

Distanza minima consigliata tra i condensatori di 20 mm situati nel banco di condensatori.






Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".


Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
Prima di installarlo o maneggiarlo è necessario assicurarsi che la tensione elettrica sia scollegata e che il condensatore sia scarico.
