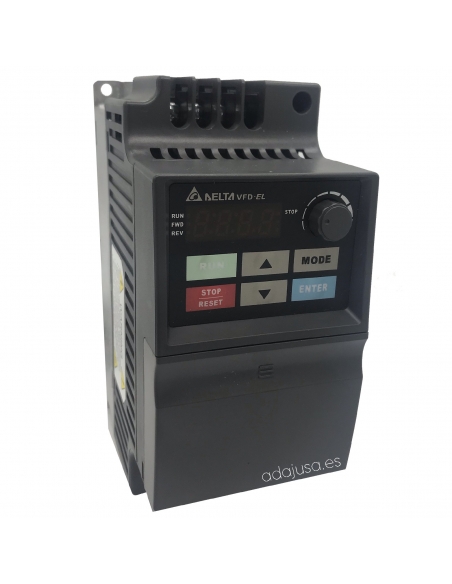

Convertitore di frequenza monofase 0,4kW vettoriale Serie EL-W DELTA

Convertitore di frequenza monofase 230V 0,4kW (0,5CV), uscita trifase 230V, controllo vettoriale, con pannello di programmazione integrato e non rimovibile. Questo modello di convertitore di frequenza non incorpora il filtro RFI.

I convertitori di frequenza monofase (inverter) consentono di controllare e variare la velocità di motori trifase standard da una rete monofase. Sono adatti solo per il collegamento a motori in corrente alternata.
Sul pannello frontale sono integrati tutti i comandi necessari per il controllo del motore e un potenziometro per la regolazione della velocità. Questo modello di inverter può essere controllato da un potenziometro e da pulsanti esterni

La serie di convertitori di frequenza EL-W del marchio DELTA comprende:

• Potenziometro
• Pannello di programmazione integrato nella parte anteriore (non rimovibile)
• 8 velocità programmabili con attivazione dell'ingresso
• Controllo PID
• Comunicazione RS485
• Modulo di frenatura non incluso
• Filtro RFI non incluso
• Nessuna uscita analogica
• Non supporta il montaggio di schede di comunicazione opzionali

Caratteristiche tecniche:

• Produttore DELTA
• Numero di parte: VFD004EL21W
• Potenza massima del motore: 0,4kW (0,5CV)
• Tensione nominale/Frequenza: Monofase 200 - 240Vac 50/60Hz
• Tolleranza di tensione: ± 10% (180 - 264Vac)
• Tolleranza di frequenza: ± 5% (47 - 63Hz)
• Corrente di ingresso nominale: 6,5A
• Tensione massima in uscita: trifase proporzionale alla tensione di ingresso
• Corrente di uscita nominale: 2,5A
• Frequenza di uscita nominale: 0,1 - 400Hz

Caratteristiche di controllo e di funzionamento:

• Sistema di controllo: SPWM (modulazione di larghezza di impulso sinusoidale), V/F o controllo vettoriale ad anello aperto
• Caratteristiche di coppia: con la compensazione automatica della coppia di slittamento, la coppia di avviamento può essere del 150% a 5 Hz
• Capacità di sovraccarico: 150% della corrente nominale per 1 minuto
• Frequenza di salto: 3 zone, intervallo di impostazione 0,1 - 400Hz
• Tempo di accelerazione/decelerazione: da 0,1 a 600 secondi (2 impostazioni indipendenti per il tempo di accelerazione/decelerazione)
• Livello di prevenzione dello stallo: dal 20 al 250 % dell'impostazione della corrente nominale
• Frenatura a iniezione di corrente continua: frequenza di avvio da 0,1 a 400 Hz. Uscita da 0 a 100 % della corrente nominale. Durata: da 0 a 60 secondi
• Modello V/F: Modello V/F regolabile
• Regolazione della frequenza: tramite pulsanti, potenziometro o segnali esterni
• Impostazione del segnale di avvio/arresto: tramite pulsanti o segnali esterni
• Segnale di ingresso multifunzione
• Indicatore di uscita multifunzione
• Nessuna uscita analogica disponibile
• Funzioni di protezione: sovratensione, sovracorrente, sottotensione, guasti, sovraccarico, surriscaldamento, relè termici elettronici, protezione da surriscaldamento PTC
• Raffreddamento: ventilazione naturale
• Temperatura di funzionamento: da -10ºC a 50ºC (40ºC per il montaggio in superficie)
• Temperatura di stoccaggio: da -20°C a 60°C (da -4°F a 140°F)
• Umidità: inferiore al 90% RH (senza condensa)
• Pannello di programmazione e controllo: integrato
• Grado di protezione: IP20
• Peso: 1 kg
• Dimensioni: Altezza 162 mm x Larghezza 92 mm x Profondità 128 mm
• Certificazioni: CE, ROHS, GB 12668.3

NOTA: All'ingresso del convertitore di frequenza deve essere installato un magnetotermico per la protezione della linea di alimentazione (consultare il manuale di istruzioni per le dimensioni appropriate di magnetotermico per ciascun modello di convertitore di frequenza). È possibile installare anche fusibili lenti.

Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati".

Questa apparecchiatura è destinata a un uso professionale e deve essere installata da personale qualificato in conformità alle norme vigenti nel luogo di installazione
