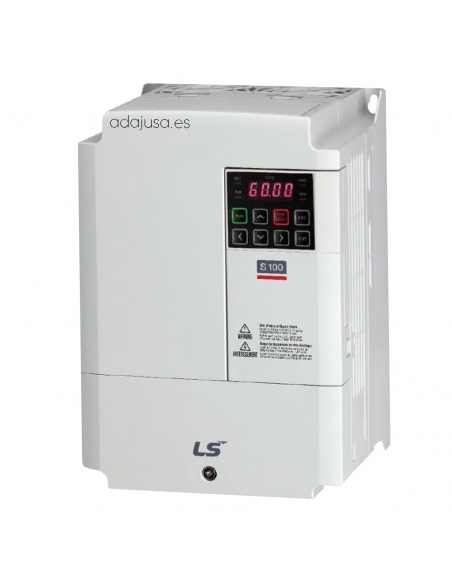

Convertitore di frequenza trifase serie S100 da 7,5 Kw - LS

Convertitore di frequenza trifase 400V 7,5Kw (10HP), filtro RFI integrato e pannello di programmazione.

I convertitori di frequenza (VFD) consentono il controllo e la variazione della velocità dei motori trifase standard. Sono validi solo per il collegamento a motori a corrente alternata.

Questo modello di convertitore di frequenza è già dotato di un filtro RFI integrato per impedire interferenze elettromagnetiche che potrebbero verificarsi con altri componenti elettronici.

Il pannello dei pulsanti frontale comprende tutti i pulsanti necessari al controllo del motore e un potenziometro per la regolazione della velocità. Può essere controllato anche tramite pulsanti e potenziometri esterni.

Il fissaggio può essere effettuato tramite viti sulla piastra di montaggio oppure tramite guida DIN.

La serie S100 incorpora ingressi per la funzione "Safe Stop" e può essere utilizzata in modalità "coppia costante" o "coppia variabile".

La frequenza massima di uscita dei convertitori della serie S100 è di 400 Hz, con un firmware speciale che consente di raggiungere i 1000 Hz, il che è molto utile nelle macchine utensili con elevate velocità del motore. Il convertitore di frequenza deve essere ordinato con questo firmware prima della spedizione.

La serie di convertitori di frequenza S100 del marchio LS comprende:

• Si accede alla funzione "Arresto sicuro".
• 5 Velocità programmabili con attivazione tramite ingressi.
• Comunicazione RS485.
• Filtro RFI integrato.
• Pannello di programmazione integrato nella parte frontale.
• Unità frenante integrata.
• Funzionamento a coppia costante e a coppia variabile.

Riepilogo delle specifiche tecniche:

• Produttore: LS (LG).
• Riferimento: LSLV0075M100-4EOFNA
• Tensione/frequenza nominale: trifase 380 a 480Vac - 50/60Hz.
• Coppia costante del motore Max Power (Kw): 7,5 (10CV).
• Potenza massima motore a coppia variabile (Kw): 11 (15CV).
• Corrente di uscita trifase nominale, coppia costante (A): 16.
• Corrente trifase nominale di uscita, coppia variabile (A): 23.
• Frequenza nominale (Hz): da 1,0 a 400 (vettore senza sensore da 0 a 120). Con firmware speciale da 1000Hz.
• Corrente di ingresso nominale, per impieghi gravosi (A): 17,5.
• Corrente di ingresso nominale, servizio normale (A): 25,4.
• Filtro RFI: integrato.
• Tolleranza di frequenza +/- 5%.
• Sistema di controllo: SPWM (modulazione sinusoidale della larghezza di impulso). Frequenza: 1 kHz-15 kHz.
• Caratteristiche di coppia: tenendo conto della compensazione di coppia e della compensazione di scorrimento, la coppia di avviamento può essere del 200% a 0,5 Hz.
• Capacità di sovraccarico: 150% della corrente nominale per 1 minuto.
• Metodo di controllo: V/f, compensazione dello scorrimento, vettoriale senza sensore.
• Curva V/f: lineare, quadratica, V/f definita dall'utente.
• Capacità di sovraccarico:
  • Coppia costante: 150% della corrente nominale 60 secondi.
  • Coppia variabile: 120% della corrente nominale 60 secondi-
• Livello di protezione contro lo stallo: regolazione dal 20 al 200% della corrente nominale.
• Regolazione della frequenza: tramite tasti, segnale analogico o segnali esterni.
• Segnale di avvio/arresto: tramite tasti o segnali esterni.
• Segnale di ingresso multifunzione.
• Indicatore di uscita multifunzione.
• Segnale di ingresso selezionabile PNP/NPN.
• Funzione PLC (operazione di sequenza semplice).
• Funzione di sicurezza integrata "Safe torque OFF (STP)". Fermata sicura.
• Regolazione automatica rotativa/stazionaria selezionabile per ottimizzare le prestazioni del motore.
• Aumento della coppia: manuale/automatico.
• Controllo di processo: PID avanzato.
• Frenatura ad iniezione di corrente continua.
• Ingressi/uscite: 5 programmabili.
• Ingresso analogico: 0..10 Vdc/4-20 mA.
• Cronologia degli errori.
• Monitoraggio e parametrizzazione tramite PC.
• Protezione: autodiagnosi, sovratensione, sovracorrente, bassa tensione, sovraccarico, surriscaldamento, guasto esterno, corrente termica elettronica.
• Raffreddamento: ventilazione forzata.
• Dimensioni: Altezza 232 mm x Larghezza 160 mm x Profondità 140 mm
• Livello di protezione: IP20

Per altre potenze o specifiche, si prega di consultare.

Materiale ad uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
