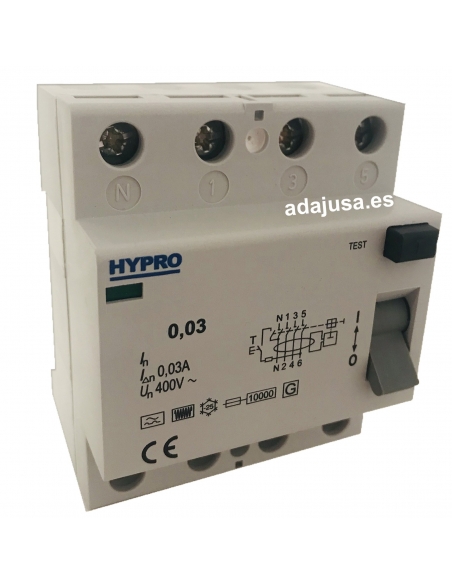

Differenziale 4 poli 63A 30mA classe F superimmunizzato 10kA - HY

Interruttore differenziale trifase (4 poli) 63A 30 mA ad alta immunità di tipo "F", 4 poli per la protezione delle persone contro problemi di isolamento o derivazione in impianti o elementi elettrici. Per l'impiego nei settori domestico, terziario e industriale.

L'intervento avviene in presenza di correnti alternate sinusoidali residue e di correnti di tipo A, oltre a correnti residue con frequenze multiple dovute a carichi non lineari e distorti, come quelli prodotti dagli inverter (convertitori di frequenza). Gli interruttori differenziali di tipo F sono in grado di rilevare frequenze multiple fino a 1 kHz.

Le funzioni di rilevamento, valutazione e attivazione di questi interruttori non dipendono dalla tensione. L'intervento non è influenzato da correnti residue CC di basso valore fino a 10 mA. L'interruttore differenziale di tipo F è dotato di una funzione di sgancio ritardato per evitare scatti indesiderati. Un'altra caratteristica è l'elevata immunità alle forme d'onda di corrente 8/20us (fino a 3 kA). Questo interruttore si installa come qualsiasi interruttore differenziale. Conforme alle norme EN 61008 e EN 62423.

Questi interruttori differenziali funzionano elettromagneticamente, il che significa che la funzione di sicurezza non viene persa in caso di variazioni di tensione. Solo con la derivazione in fase attiva scatta il differenziale. Essendo di tipo elettromeccanico, fornisce un ampio intervallo di tensione di esercizio (230/400 VAC), il che implica un elevato grado di immunità alle variazioni della tensione di ingresso, senza perdere la funzione di sicurezza in caso di mancanza di corrente nel neutro.

Posizione neutra sul lato sinistro.

Caratteristiche tecniche:

• Produttore/fornitore: Hyundai Electric
• Riferimento: SI46330
• Numero di poli: 4
• Occupazione nei settori domestico, terziario e industriale
• Tipo elettromeccanico
• Classe: F Superimmunizzato
• Tensione di funzionamento: 230/400 Vac
• Intensità nominale (In): 63A
• Sensibilità (IΔn): 0,03A - 30mA
• Potenza di taglio (Icu): 10kA

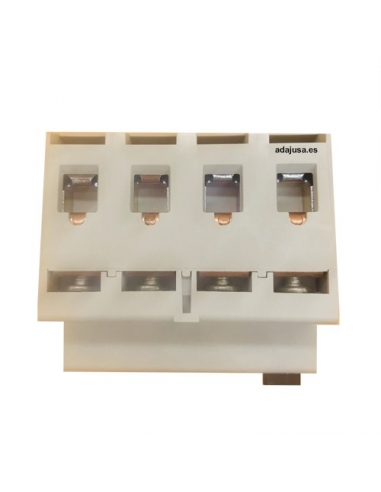

• Capacità di collegamento: cavo 1...35 mm2
• Consente l'utilizzo di pettini di connessione di tipo PIN
• Durata elettrica/meccanica: MIn. 2000
• Classe di protezione IP20
  Indicatore visivo della posizione del contatto: rosso-ON, verde-OFF.
  Dimensioni (A x P x L): 85x58x70mm
  Posizione di installazione: Verticale/Orizzontale
  Contatti ausiliari: No.
• Rileva correnti di dispersione alternate, correnti alternate con componente continua e frequenza mista fino a 1 kHz. Correnti fino a 10 mA DC non influenzano il comportamento.
• Maggiore capacità di tenuta alla corrente di intervento e alla corrente di picco con forma d'onda di corrente 8/20 µs fino a 3 kA.
• Norma: IEC/EN 61008-1
  Marcatura CE

Per ulteriori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "File allegati".

Materiale ad uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
