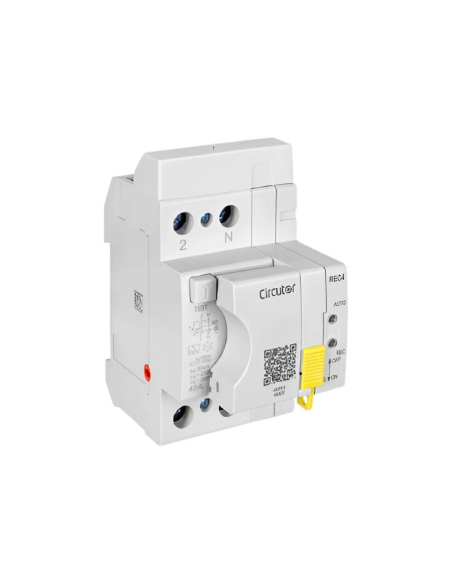

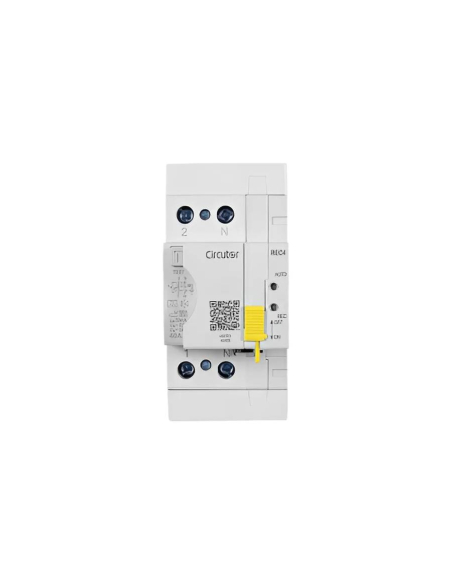

Differenziale autoripristinante 2 poli 63A 30mA Classe A - Circutor

Interruttore differenziale autoripristinante a 2 poli, 63A 30 mA, classe "A", per la protezione contro problemi di isolamento/bypass in abitazioni, industrie e terziario. Interruttore differenziale compatto associato ad un motore di riconnessione intelligente, che consente la riconnessione sicura dell'interruttore differenziale associato.

Dopo una disconnessione dovuta all'intervento del differenziale, dopo un tempo di ritardo, viene effettuata una misura per verificare l'esistenza di una corrente di dispersione. Se ciò non si verifica, inizia il ripristino. Il dispositivo tenta di effettuare fino ad un massimo di 3 misurazioni per verificare la corrente di dispersione. Una volta superate queste, il dispositivo si blocca senza possibilità di ricollegarsi automaticamente. Il monitoraggio della corrente di dispersione viene eseguito misurando la resistenza a valle una volta che l'interruttore differenziale è intervenuto.

La dotazione è composta da due indicatori LED, un coperchio di protezione per il sistema di reset e un interruttore frontale per selezionare la modalità di funzionamento: manuale come se fosse un differenziale standard dove la riconnessione deve essere effettuata manualmente, oppure in modalità di riconnessione automatica. Dispone di un foro per il passaggio di un sigillo o di un lucchetto per bloccare l'accesso al differenziale e qualsiasi tentativo di riaggancio manuale.

Questo tipo di elementi è appositamente progettato per qualsiasi installazione elettrica dove sia necessaria una totale garanzia di continuità del servizio in caso di situazioni impreviste che possono causare interventi differenziali per ragioni diverse dall'isolamento elettrico.

• Settore abitativo: frigoriferi, sistemi di allarme, porte di garage...
• Settore dei servizi: impianti di condizionamento, celle frigorifere, illuminazione, SAIS....
• Settore industriale: controllo dei processi produttivi critici

Tali differenziali sono di funzionamento elettromagnetico, il che permette di non perdere la funzione di sicurezza in caso di variazioni della tensione di alimentazione o perdita del conduttore di neutro; L'intervento differenziale avviene solo con il bypass in fase attiva.

Caratteristiche tecniche:

• Produttore: Circutor
• Riferimento: REC4-2P-63-30
• Numero di poli: 2
• Una classe
• Tensione nominale: 230Vac
• Frequenza: 50 - 60 Hz
• Corrente nominale (In): 63A
• Sensibilità (IΔn): 30mA
• Resistenza al cortocircuito (Inc): 10kA a 230/400V con fusibile gB 80A
• Potere di chiusura e interruzione (Im): 500A
• Numero di riconnessioni: 3
• Tempo tra le riconnessioni: 3/20/180s
• Temperatura di funzionamento: protezione differenziale da -25°C a +55°C/Ripristino da -10 a 55°C
• Grado di protezione: IP20
• Montaggio: guida DIN
• Normative: UNE-EN 61008-1, UNE-EN 63024

Dimensioni:




Collegato:

Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati" .

Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
