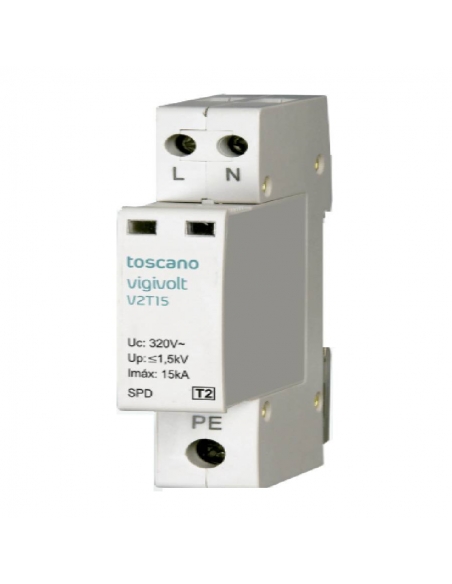

Dispositivo di protezione da sovratensioni transitorie, scaricatore a terra, profilo stretto tipo II per linee bifasiche, Fase + Fase 230 Vac. 15kA. Cartucce sostituibili con indicazione dello stato di funzionamento dell'elemento protettivo. Questo elemento offre protezione contro aumenti di tensione di brevissima durata e ad alta energia, ad esempio quelli prodotti dai fulmini.
Il dispositivo di protezione da sovratensioni transitorie ha un dispositivo di protezione che scollega il dispositivo quando è danneggiato a causa di un sovraccarico, in questo momento, il dispositivo di connessione interno scollega la protezione dalla linea elettrica nello stesso momento in cui cambia l'indicatore di stato in rosso, indicando che il dispositivo di protezione deve essere cambiato. L'allarme di modifica è indicato molto chiaramente sulla finestra anteriore del dispositivo. Per la sostituzione della cartuccia di protezione non è necessario alcun utensile speciale.
I dispositivi di protezione contro le sovratensioni transitorie sono installati in modo molto semplice e facile su guida DIN standard e sono progettati per essere utilizzati in reti bifase (fase + fase) di 230Vac, cioè installazioni senza neutro a 230Vac. Questo dispositivo non può essere utilizzato su linee monofase.
Il dispositivo di protezione contro le sovratensioni transitorie protegge da sovratensioni di breve durata e ad alta energia, ad esempio quelle causate da fulmini o grandi commutazioni in linee ad alta tensione, non offre protezione contro aumenti di tensione permanenti o di lunga durata (>8μseg). Non è adatto per la protezione da sovratensioni permanenti.
Adatto per l'uso in installazioni domestiche, punti di ricarica per veicoli e industria.
Indicazioni:
- Produttore: Toscano
- Riferimento: V2T-15B
- Numero di poli: 2 (Fase + Fase) in profilo stretto.
- Tensione nominale (Uno): 230 Vac
- Tensione massima (Uc): 320 Vac
- Frequenza: 50-60 Hz
- Livello di protezione (Up): ≤1,5 kV
- Corrente di scarica massima (8/20μs) Imax (L/L): 15 kA
- Intensità massima di scarica (8/20μs) Imax (L/PE): 15 kA
- Corrente nominale (In) 8/20μs: 8 kA
- Classe: II
- Tempo di risposta alle sovratensioni: ≤25 ns
- Sezione massima del cavo nei terminali: 16 mm2
- Prefusiggio massimo: 63 A gL
- Dimensioni: 18x90x71 mm (larghezza x altezza x profondità)
- numero di moduli DIN: 1
- Margini di temperatura: -40º ÷ +80ºC
- Grado di protezione: IP20
- Indicazione visiva di guasto: SÌ
- Cartucce sostituibili: SI
- Peso approssimativo: 140g
- Norma: IEC 61643-1 / EN 61643-11
Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, è obbligatorio rispettare le normative vigenti presso il sito di installazione.
