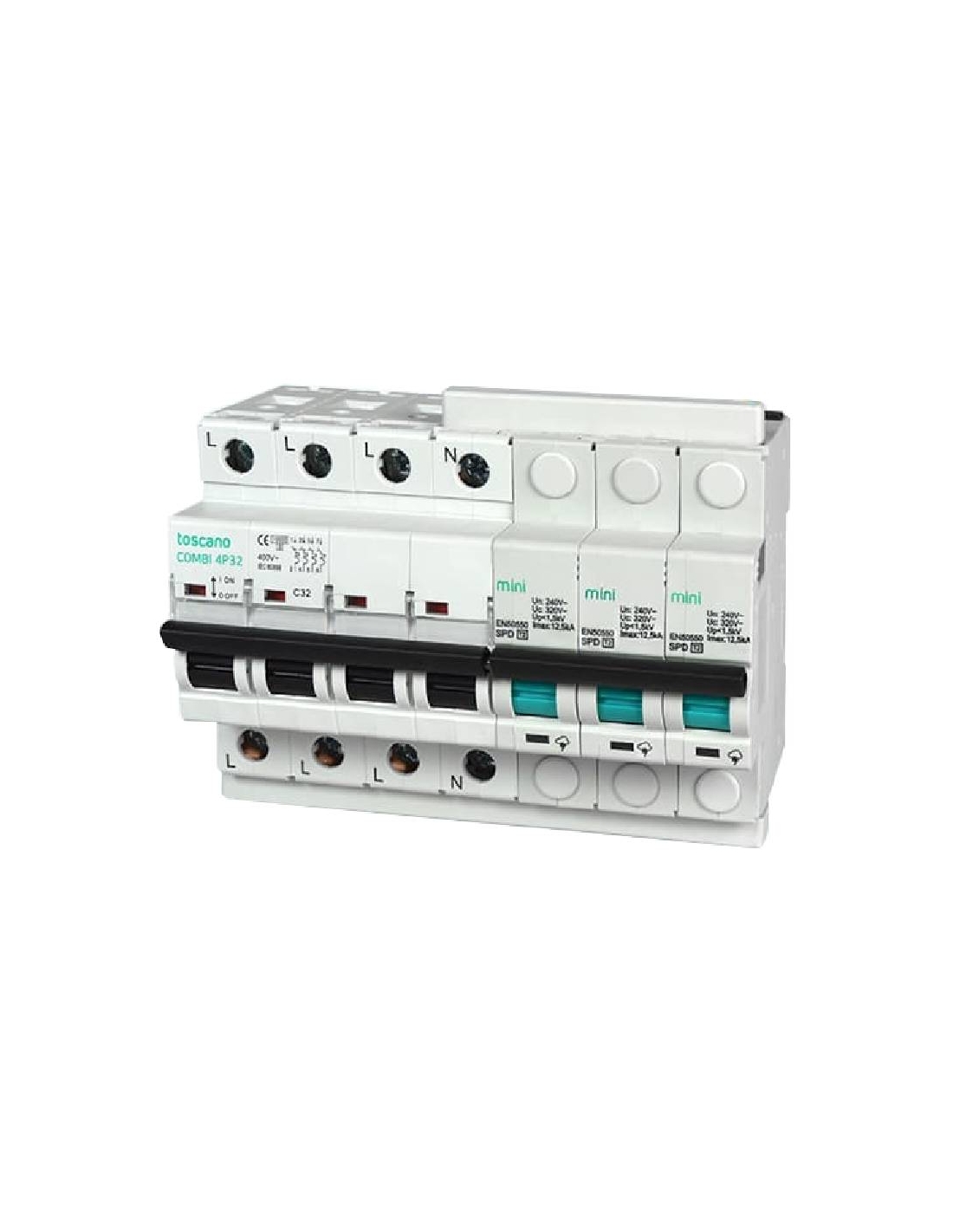

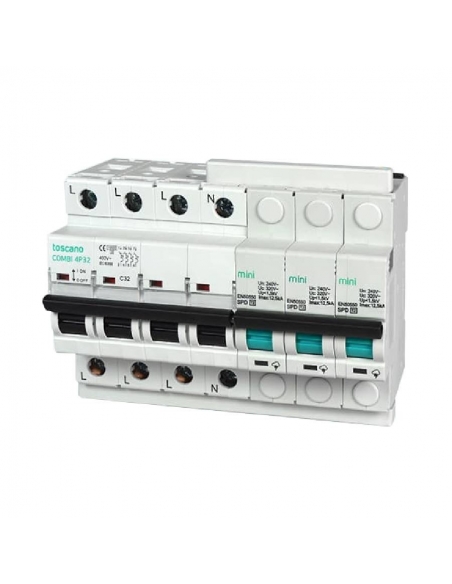

Protezione compatta trifase TRANSIENT SURGES TYPE 2 e Permanent + IGA 4x50A 10kA COMBI-MINI-4P50T15 - Toscano

Gruppo di protezione combinato contro sovratensioni transitorie (scaricatore a terra) e permanenti, associato a un dispositivo di taglio a 3 poli e neutro (IGA) con una potenza di taglio di 10kA secondo IEC-EN 63052, curva "C".

L'apparecchiatura misura la tensione nell'impianto in modo permanente e rileva qualsiasi aumento di esso, superiore al 10% della tensione nominale. In caso di rilevamento di questa anomalia, agisce sull'IGA (Automatic General Switch), scollegando la tensione nell'impianto. Il tempo di azione dipenderà dal livello di sovratensione rilevato (secondo le specifiche della norma UNE-EN 50550).

Il dispositivo sarà nuovamente operativo una volta riarmato manualmente, purché la tensione sia compresa tra i suoi valori nominali.

Nel caso in cui si verifichi una sovratensione transitoria, l'apparecchiatura la assorbe, derivandola a terra impedendole così di causare eventuali danni ai dispositivi collegati alla rete. La finestra di avviso sarà continuamente illuminata in verde.

Se a causa di un'impennata transitoria la protezione diventa inoperativa, mostrerà la finestra di avviso in rosso. In questo caso, il modulo protettivo sarà diventato inutilizzabile e dovrà essere sostituito da un altro.

L'intero gruppo viene fornito completamente assemblato e pre-cablato.

Caratteristiche generali:

• Produttore: Toscano
• Riferimento: COMBI-MINI-4P50T15
• Tensione nominale: 240 VAC
• Frequenza: 50-60 Hz
• Sezione massima del terminale: 25mm2
• Montaggio: Guida DIN 35
• Numero di moduli DIN: 7
• Norme: UNE-EN 60898, UNE-EN 50550, IEC 61643-11, EN 61643-11

Caratteristiche permanenti:

• Tensione di innesco: >265VAC ± 2%
• Tempo di risposta alla sovratensione: secondo UNE-EN 50550

Caratteristiche transitorie:

• Intensità massima Imax : 12,5 kA ; 8/20
• Corrente nominale In: 6 kA
• Livello di protezione su: ≤1.5kV
• Tipo: 2

Caratteristiche IGA:

• Corrente nominale: 50 A
• Curva: C
• Potenza di taglio: 10 kA

Per il corretto funzionamento dell'apparecchiatura, la fase deve essere collegata al terminale "L" e il neutro nel terminale "N"

Nota: la capacità di proteggere da sovratensioni transitorie dipende in gran parte dalla qualità della messa a terra.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
