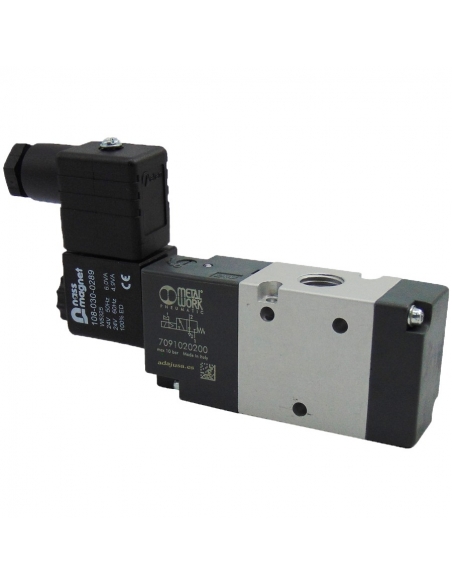

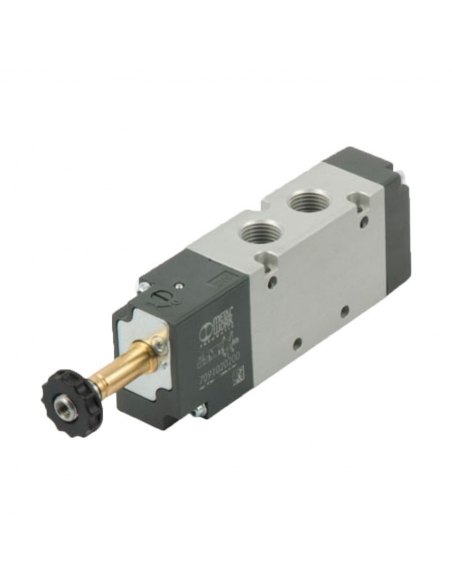

Elettrovalvola 1/4 3/2 monostabile NC 24 Vac BASIC - Metal Work

Elettrovalvola pneumatica di 1/4 moestable NC (normalmente chiuso) serie BASIC*. Blocca il passaggio dell'aria quando non è attivata e consente il passaggio dell'aria quando il suo controllo è attivato. Con bobina 24 Vac 3.5 VA e connettore in plastica

La fornitura comprende:

• Elettrovalvola 1/4 3/2 moestable NC
• Bobina 24 Vac 3.5 VA
• Dimensione connettore in plastica 22

Indicazioni:

• Produttore: Metal Work
• Riferimento Carpenteria Metallica: ELPN 1/4 3/2 MON NC Codice: 7091020200
• Tipo di filettatura: G 1/4 "
• Barra monoestabile: da 2,5 a 10
• Temperatura di esercizio °C: -10 ÷ +60
• Diametro nominale mm: 7.5
• Conduttanza C Nl/min · bar: 264.26
• Rapporto critico b bar/bar: 0,27
• Portata a 6 bar ΔP 0,5 bar Nl/min: 750
• Portata a 6 bar ΔP 1 bar Nl/min: 1100
• TRA/TRR monostabile a 6 bar ms: 19/45
• Tra/TRR bistabile a 6 bar ms: 21/21
• Tolleranze di tensione %: -10 ÷ +15
• Classe di isolamento: F 155
• Fluido: Aria filtrata senza lubrificazione.
• Tensione nominale: 24 Vac
• Potenza nominale: 3.5VA

a) Corpo valvola: alluminio anodizzato
b) Controller / Coperchio terminale: plastica
c) Slide: alluminio nichelato chimicamente
d) Distanziali: plastica
e) Articolazioni: NBR
f) Pistoni: Hostaform
g) Guarnizioni del pistone: NBR
h) Molle: acciaio speciale
i) Operatore: tubo di ottone - anima in acciaio inox

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione. A

* Serie Base: Il corpo è realizzato in alluminio anodizzato (non verniciato) e i comandi sono in tecnopolimero grigio scuro. Le valvole BASIC possono essere assemblate con accessori di altre famiglie di valvole, in particolare con bobine da 22 mm, un foro da 8 mm e relativi connettori, basi modulari e i connettori multiposizione delle valvole della serie 70.
