Elettrovalvola pneumatica di 1/4 5 vie, assistita, 3 posizioni, centri chiusi, monostabile. Per applicazioni generali e industriali. L'elettrovalvola è normalmente chiusa (NC), cioè senza tensione nella bobina, l'ingresso non viene comunicato con l'uscita, cioè non c'è pressione dell'aria all'uscita, l'uscita viene comunicata con lo scarico della valvola. Quando la bobina viene messa in tensione, l'elettrovalvola viene attivata, la circolazione dell'aria avviene tra l'ingresso e l'uscita dell'elettrovalvola. La bobina non è inclusa nella fornitura.
L'elettrovalvola ha 3 posizioni con 2 bobine, se una bobina viene alimentata il cilindro avanza, se entrambe le bobine vengono lasciate senza tensione, il cilindro si ferma ma l'aria viene mantenuta nel circuito, con cui il cilindro mantiene la pressione (forza) e se l'altra bobina viene alimentata, il cilindro viene raccolto.

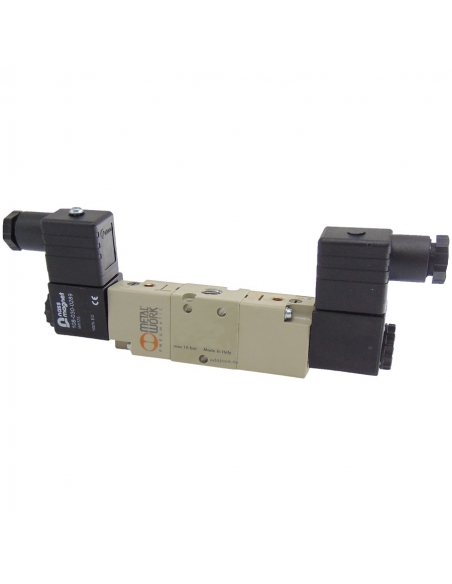

La fornitura comprende:
- Elettrovalvola 1/4 5/3 centro chiuso assistito
- 2 bobine 24Vac 3.5 VA
- 2 connettori T22
Caratteristiche:
- Fornitore: Metal Work
- Riferimento elettrovalvola: 7020022400 SOV 36 SES DC
- Pressione di esercizio: 1 ÷10 bar
- Pressione minima di assistenza: 2,5 bar
- Temperatura di funzionamento: -10 ÷ +60
- Diametro nominale: 7,5 mm
- Conduttanza C Nl/min · bar: 264.26
- Rapporto critico b bar/bar: 0,27
- Portata a 6 bar ΔP 0,5 bar Nl/min: 750
- Portata a 6 bar ΔP 1 bar Nl/min:1100
- TRA/TRR monostabile a 6 bar ms: 19/45
- Tra/TRR bistabile a 6 bar ms: 21/21
- Tensione secondo bobine: 12; 24 VDC - 24; 110; 220V AC 50/60Hz
- Tolleranze di tensione %: -10 ÷ +15
- Tensione: 24 Vac
- Potenza: 3.5 VA
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
