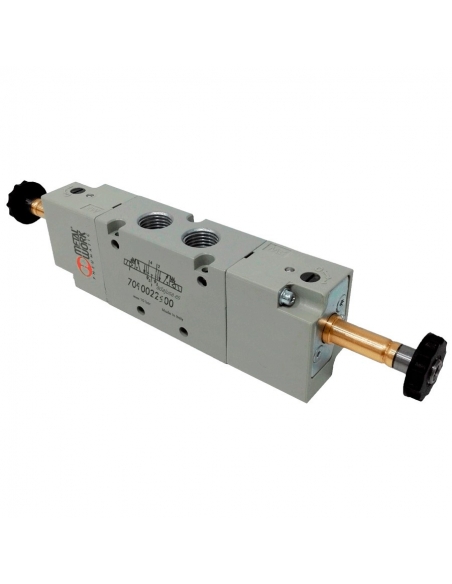

Elettrovalvola 3/8 5/3 centri di scarico assistiti - MetalWork

Elettrovalvole da 3/8" di 5 vie e 3 posizioni, centri aperti in scarico, corpo metallico, per applicazioni pneumatiche di uso industriale o generale, l'applicazione più comune è di controllo di cilindri di doppio effetto.

L'elettrovalvola ha 3 posizioni con 2 bobine, se una bobina viene alimentata il cilindro avanza, se entrambe le bobine vengono lasciate senza tensione, il cilindro sarà senza pressione pneumatica da uno qualsiasi dei suoi ingressi, con cui il cilindro si ferma esercitando qualsiasi forza e se l'altra bobina viene alimentata, il cilindro viene raccolto.

Bobine e connettori non inclusi

Caratteristiche:

• Fornitore: Metal Work
• Riferimento: 7040022500 - SOV C6 SES OC
• Pressione di esercizio: 2,5 ÷10 bar
• Pressione minima di assistenza: 2,5 bar
• Temperatura di funzionamento: -10 ÷ +60
• Diametro nominale: 13,3 mm
• Conduttanza C Nl/min · bar: 505,52
• Rapporto critico B bar/bar: 0,32
• Portata a 6 bar ΔP 0,5 bar Nl/min: 1560
• Portata a 6 bar ΔP 1 bar Nl/min:2150
• TRA/TRR monostabile a 6 bar ms: 21/72
• Tra/TRR bistabile a 6 bar ms: 18/18
• Tensione secondo bobine: 12; 24 VDC - 24; 110; 220V AC 50/60Hz
• Tolleranze di tensione %: -10 ÷ +15

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
