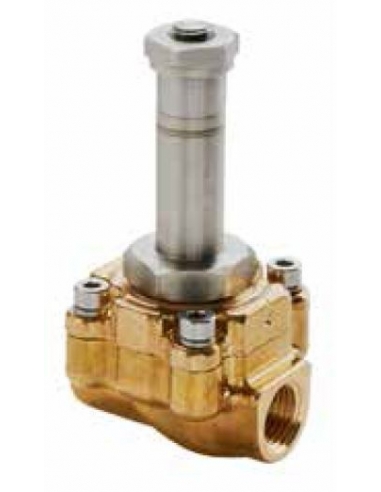

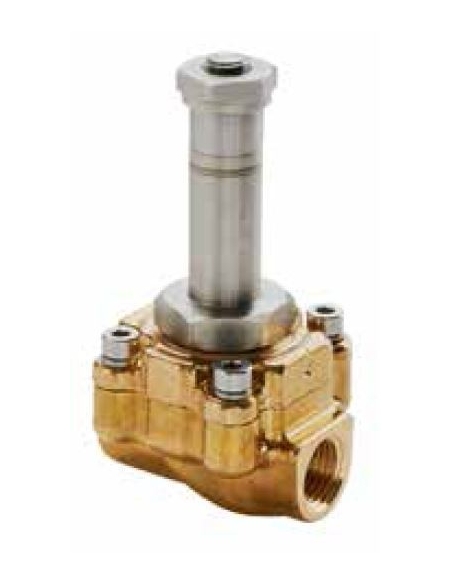

Elettrovalvola fluida 1/4" 2/2 chiuso azionamento combinato ADAJUSA

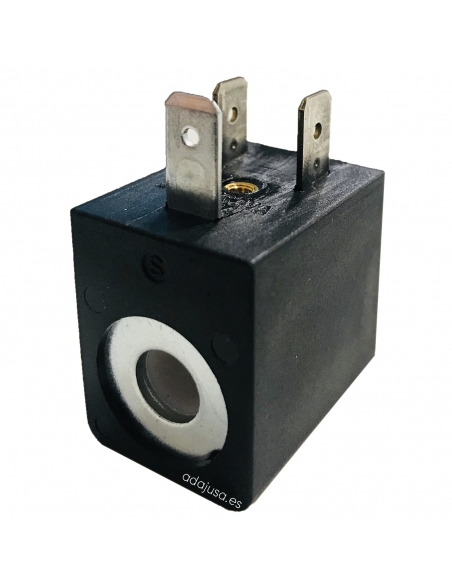

Bobina elettrovalvola 12Vdc 14W T30 diametro 13 - ADAJUSA
Connettore elettrovalvola dimensione 22 - ADAJUSA
fluidi elettrovalvola 3/8 2/2 chiuso 24Vdc azionamento combinato - ADAJUSA
Elettrovalvola fluida 1/4" 2/2 chiuso azionamento combinato ADAJUSA
Bobina elettrovalvola 12Vdc 14W T30 diametro 13 - ADAJUSA
Connettore elettrovalvola dimensione 22 - ADAJUSA

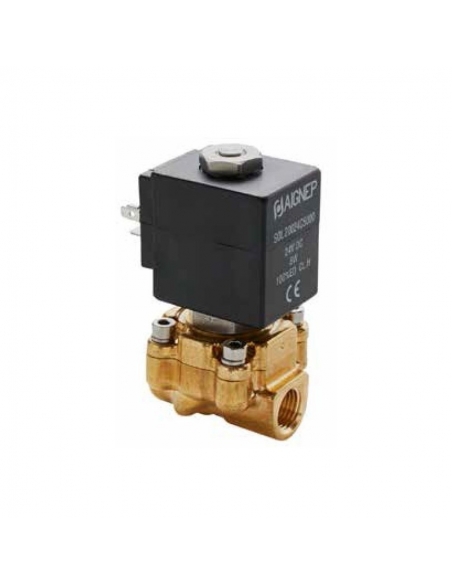

Elettrovalvola fluidi 3/8 2/2 chiuso 24Vdc azionamento combinato D.12

53,78 € IVA inclusa

44,45 € IVA esclusa

Elettrovalvola per domotica, controllo fluidi o processi, corpo filettato 3/8" in ottone. Elettrovalvola di azionamento combinato, 2 vie chiuse (NC), con bobina 24Vdc 14W e connettore. Diametro passo: 12mm

Pressione massima 12,2 bar. Pressione minima: 0 bar.

Fluidi:

  • Aria.
  • Gas inerte.
  • Acqua (max. 75ºC).
  • Oli minerali.
  • Oli combustibili.

Esquema neumático electroválvula 2/2 mando directo
Produttore: Aignep
Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Questo pacchetto contiene

Non ci sono ancora domande, lascia la prima!


Elettrovalvola ad azionamento combinato da 3/8", a 2 vie, normalmente chiusa (NC), con bobina a 24Vdc 14W, per l'uso con fluidi o aria, di azionamento combinato. Corpo in ottone e controllo bobina in acciaio inox.

Diametro passo: 12mm

Il foro principale del corpo valvola viene aperto da uno squilibrio tra le superfici superiore e inferiore della membrana, quando la bobina non è attiva c'è pressione nella camera superiore della membrana, mentre nella camera inferiore c'è solo pressione nel foro principale della valvola, tenendola chiusa. Quando diamo tensione alla bobina, mettiamo in moto il nucleo mobile, aprendo il foro di pilotaggio e scaricando il fluido dalla camera superiore direttamente attraverso il centro della membrana. La differenza di pressione in questo momento fa sì che apra il foro principale.

Questi tipi di valvole sono preparati per aprirsi da 0 bar.

Gli intervalli di pressione di esercizio sono:

  • Differenziale di pressione minimo tra ingresso e uscita (ΔP bar): 0 bar.
  • Differenziale di pressione massima tra ingresso e uscita (ΔP bar): 12,2 bar

L'elettrovalvola è normalmente chiusa, cioè senza tensione nella bobina, il fluido o l'aria verranno interrotti attraverso l'elettrovalvola, quando la bobina viene messa in tensione si verificherà il passaggio del fluido o dell'aria.

La fornitura comprende:

  • Elettrovalvola 3/8" 2/2 NC.
  • Bobina 24Vdc 14W taglia 30.
  • Dimensione del connettore 30.

I fluidi con cui questa elettrovalvola può lavorare sono:

  • Aria.
  • Gas inerti.
  • Acqua (temperatura massima 75ºC).
  • Oli minerali.
  • Diesel.
  • Nafta.

Indicazioni:

  • Produttore: Aignep
  • Tipo di controllo: azionamento combinato.
  • Dimensioni filettatura: 3/8".
  • numero di tracce: 2.
  • numero di posizioni: 2.
  • Configurazione: 2/2 chiuso (NC).
  • Tensione bobina: 24Vdc.
  • Potenza bobina: 14W.
  • Dimensioni: 30.
  • Diametro dell'albero operatore (per bobina): 13mm.
  • Corpo: Ottone.
  • Tubo guida, anime e molla: Inox.
  • Tipo di guarnizione: NBR.
  • Tipo di fluidi: Aria pressurizzata, acqua (max. 75ºC), oli minerali, gasolio, olio combustibile.
  • Pressione massima: 12,2 bar.
  • Dimensione ISO 228: 1/4".
  • Diametro passo: 12mm.
  • Viscosità massima del fluido (cSt): 25.
  • Coefficiente valvolare (Kv): 2,34 m³/h.
  • Pressione differenziale minima (ΔP bar): 0 bar.
  • Pressione differenziale massima (ΔP bar): 0-12,2 bar.
  • Temperatura di lavoro dell'elettrovalvola: da -10ºC a +80ºC.
  • Temperatura del fluido: da -10ºC a +90ºC.

Dimensiones electrovalvula mando combinado
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
