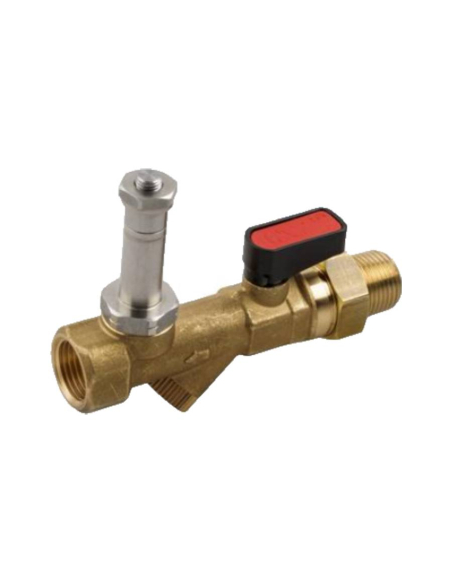

Elettrovalvola scarico 3/8 - Aignep
Elettrovalvola scarico 3/8 - Aignep

Elettrovalvola scarico 3/8 - Aignep

49,20 € IVA inclusa

40,33 € IVA esclusa

Elettrovalvola di scarico dell'acqua di condensa da 3/8" normalmente chiusa (NC), elettrovalvola di scarico, per serbatoi di compressori e impianti pneumatici. Questo tipo di elettrovalvola, associata a un timer e installata in un impianto di aria pressurizzata, spurga periodicamente l'acqua e altro elementi nocivi che si accumulano, evitando il rischio che possano passare ad altri circuiti e macchine pneumatiche.

Serie: funzione
Riferimento: 90975 3/8 1/2
Schema dell'elettrovalvola di scarico Adajusa

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!
Privacy
Spedizioni
Ritorna


Elettrovalvola scarico dell'acqua di condensa da 3/8" normalmente chiusa (NC), associata ad un temporizzatore e installata nel circuito di scarico di un impianto ad aria pressurizzata, consente cicli di "pausa" e "scarico" dell'acqua presente nell'impianto pneumatico e altri elementi prodotti dalla condensa.
Questa serie di elettrovalvole sono realizzate con corpo in ottone CW617N e guarnizioni in NBR. Il tubo guida, i nuclei e le molle sono realizzati in acciaio inossidabile.

Una presenza eccessiva di acqua di condensa nell'impianto pneumatico, dovuta a negligenza nello scarico manuale o tramite galleggiante, può essere molto dannosa per un impianto e per gli elementi ad esso collegati. L'installazione di un'elettrovalvola di scarico consente di automatizzarne il processo di drenaggio. Questo tipo di elettrovalvola incorpora una valvola di intercettazione manuale e un controllo di scarico manuale.

L'elettrovalvola viene fornita senza bobina, questa deve essere acquistata separatamente. La bobina deve avere un diametro del nucleo di 13 mm e una dimensione 30.

La fornitura comprende:

  • Elettrovalvola , con valvola di intercettazione manuale integrata
Caratteristiche tecniche:
  • Produttore: Aignep
  • Riferimento: 90975 3/8 1/2
  • Dimensione filettatura ingresso: 3/8
  • Dimensione filettatura uscita: 1/2
  • Corpo: ottone
  • Guarnizioni: NBR
  • Pressione massima consentita: 40 bar
  • Grado di filtrazione: 500 um
  • Diametro del nucleo della bobina: 13 mm
  • Temperatura ambiente con batteria in classe H: da -10ºC a +80ºC
  • Tipo di valvola di intercettazione ausiliaria: valvola a sfera manuale
  • Diametro foro passaggio: 3mm
  • Viscosità del fluido: 53 cSt
  • Coefficiente valvola (Kv): 0,21 m3h
  • Pressione differenziale (OPD): da 10 a 40 bar a seconda delle dimensioni e della potenza della bobina


Le bobine compatibili per questo tipo di elettrovalvola sono la gamma SOL20 e SOL21, per nuclei di diametro 13 mm (bobina non inclusa)

Esempio di applicazione dell'elettrovalvola in un sistema di drenaggio.

SCHEMA DI APPLICAZIONE

Tipico montaggio di un'elettrovalvola assemblata insieme ad una bobina ed un temporizzatore elettrico analogico, entrambi elementi non compresi nella fornitura.
Esempio di assieme assemblato pronto per l'installazione

Dimensioni:
Dimensioni dell'elettrovalvola di scarico Adajusa
Tabella dimensioni elettrovalvola di scarico Adajusa
Rottura dell'elettrovalvola di scarico di Adajusa

Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.

Domande

Puoi essere il primo a fare una domanda su questo prodotto!

Domanda sul prodotto

* Campi obbligatori
(leggere)

Responsabile: ADAJUSA (CONSTRUCCIONES PBR, S.L.), scopo: rispondere alle richieste di informazioni, legittimità: consenso dell'interessato, destinatari: i dati non saranno comunicati a terzi, diritti: accesso, rettifica e cancellazione dei dati, così come altri diritti, come spiegato nelle informazioni aggiuntive. (leggere)

Potrebbe piacerti anche

16 altri prodotti nella stessa categoria:

fluidi elettrovalvola 3/4 2/2 apertura 12Vdc azionamento indiretto - ADAJUSA fluidi elettrovalvola 3/4 2/2 apertura 12Vdc azionamento indiretto - ADAJUSA 2
  • Pacchetto
Elettrovalvole per controllo di processo, fluidi e domotica

Elettrovalvola fluido 3/4 2/2 aperta 12Vdc 8W azionamento indiretto D.18

Aignep
PK-EF3422A128
70,31 € (57,63 € IVA esclusa)
Elettrovalvola per domotica, controllo fluidi o processi, filettatura 3/4". azionamento normalmente aperto (NA) e indiretto, con bobina 12Vdc 8W. Diametro passo: 18mm Max. pressione di esercizio 9,5 bar e differenziale di pressione. 0,15 bar. Fluidi: Aria. Gas inerte. Acqua (max. 75ºC). Oli minerali. Oli combustibili. Immagine rappresentativa...
Elettrovalvola fluida 1/4 2/2 azionamento combinato chiuso - ADAJUSA Elettrovalvola fluida 1/4 2/2 azionamento combinato chiuso - ADAJUSA 2
  • Pacchetto
Elettrovalvole per controllo di processo, fluidi e domotica

Elettrovalvola fluido 1/4 2/2 chiusa 24Vdc azionamento combinato D.10

Aignep
PK-EF142224C10
53,20 € (43,61 € IVA esclusa)
Elettrovalvola per domotica, controllo fluidi o processi, corpo filettato da 1/4" in ottone. Elettrovalvola di azionamento combinato, 2 vie chiuse (NC), con bobina 24Vdc 14W e connettore. Diametro passo: 10mm Pressione massima 12,2 bar. Pressione minima: 0 bar. Fluidi: Aria. Gas inerte. Acqua (max. 75ºC). Oli minerali. Oli combustibili....
fluidi elettrovalvola 3/4 2/2 azionamento indiretto chiuso - ADAJUSA
Elettrovalvole per controllo di processo, fluidi e domotica

Fluidi elettrovalvola 3/4 2/2 ad azionamento indiretto chiuso D.18

Aignep
04F07118NH
48,67 € (39,89 € IVA esclusa)
Elettrovalvola per domotica, controllo fluidi o processi, filettatura 3/4". Azionamento indiretto dell'elettrovalvola a membrana a 2 vie (NC) chiusa, diametro dell'attuatore per bobina da 10 mm. Diametro passo: 18 mmRiferimento: 04F07118NH Max. pressione di esercizio 25 bar, e dif di pressione. 0,15 bar. Fluidi: Aria. Gas inerte. Acqua (max. 75ºC)....

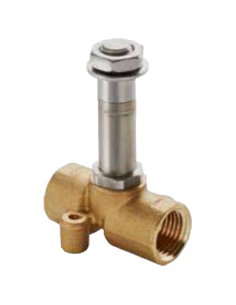

fluidi elettrovalvola 1/4 3/2 azionamento diretto chiuso 12Vdc 6,5 W D.2 - ADAJUSA fluidi elettrovalvola 1/4 3/2 azionamento diretto chiuso 12Vdc 6,5 W D.2 - ADAJUSA 2
  • Pacchetto
Elettrovalvole per controllo di processo, fluidi e domotica

Elettrovalvola fluido 1/4 3/2 azionamento diretto chiuso 220Vac 7.5VA D.2

Aignep
PK-1432C220
31,60 € (25,90 € IVA esclusa)
Elettrovalvola per domotica, controllo fluidi o processi, corpo filettato da 1/4" in ottone. Elettrovalvola ad azionamento diretto, chiusa a 3 vie (NC), diametro dell'attuatore a bobina da 10 mm. Diametro passo: 2 mmBobina per elettrovalvola dimensione 22mm, tensione 220Vca., con un consumo di 7.5VA, per anime di diametro10mm. Connettore da 22 mm....
Elettrovalvola fluido 1 1/4...
  • Pacchetto
Elettrovalvole per controllo di processo, fluidi e domotica

Elettrovalvola fluido 1 1/4 2/2 110Vac 22VA azionamento indiretto INOX FKM

Aignep
PK-11422110X
203,97 € (167,19 € IVA esclusa)
Elettrovalvola per domotica, fluidi o controllo di processo, filettata 1" 1/4 in INOX AISI 316. Azionamento indiretto dell'elettrovalvola a membrana a 2 vie (NC) chiusa. Diametro foro 35 mmPressione di esercizio max. 13 bar. dif di pressione. 0,5 bar.Bobina per elettrovalvola dimensione 30mm, tensione 110Vac., con un consumo di 22VA. Connettore 30 mm....
fluidi elettrovalvola 1/2 2/2 chiuso 24Vac azionamento combinato - ADAJUSA fluidi elettrovalvola 1/2 2/2 chiuso 24Vac azionamento combinato - ADAJUSA 2
  • Pacchetto
Elettrovalvole per controllo di processo, fluidi e domotica

Elettrovalvola fluido 1/2 2/2 chiusa 24Vac azionamento combinato D.12

Aignep
PK-EF122224A
57,90 € (47,46 € IVA esclusa)
Elettrovalvola per domotica, fluidi o controllo di processo, corpo filettato da 1/2" in ottone. Elettrovalvola di azionamento combinato, 2 a vie chiuse (NC), con bobina 24Vca 21VA. Diametro passo: 12mm Pressione massima 13,2 bar. Pressione minima: 0 bar. Fluidi: Aria. Gas inerte. Acqua (max. 75ºC). Oli minerali. Oli combustibili. Produttore:...
fluidi elettrovalvola 1/2 2/2 chiuso 24Vac azionamento indiretto - ADAJUSA fluidi elettrovalvola 1/2 2/2 chiuso 24Vac azionamento indiretto - ADAJUSA 2
  • Pacchetto
Elettrovalvole per controllo di processo, fluidi e domotica

Fluidi elettrovalvola 1/2 2/2 chiuso 24Vac 11VA azionamento indiretto D.12

Aignep
PK-EF1222411I
45,88 € (37,61 € IVA esclusa)
Elettrovalvola per domotica, controllo fluidi o di processo, filettatura da 1/2", solitamente chiusa e indiretta, con bobina 24Vac 11VA. Diametro passo: 12mm Max. pressione di esercizio 25 bar, e differenziale di pressione. 0,15 bar. Fluidi: Aria. Gas inerte. Acqua (max. 75ºC). Oli minerali. Oli combustibili. Produttore: AignepImmagine...
fluidi elettrovalvola 1/4 2/2 chiuso 24Vdc azionamento indiretto - ADAJUSA fluidi elettrovalvola 1/4 2/2 chiuso 24Vdc azionamento indiretto - ADAJUSA 2
  • Pacchetto
Elettrovalvole per controllo di processo, fluidi e domotica

Elettrovalvola fluidi 1/4 2/2 chiuso 12Vdc azionamento indiretto D.10

Aignep
PK-EF1422C12
43,02 € (35,26 € IVA esclusa)
Elettrovalvola per domotica, fluidi o controllo di processo, filettatura da 1/4", solitamente chiusa e indiretta, con bobina 12Vdc 8W. Diametro passo: 10mm Max. pressione di esercizio 25 bar, e differenziale di pressione. 0,15 bar. Fluidi: Aria. Gas inerte. Acqua (max. 75ºC). Oli minerali. Oli combustibili. Immagine rappresentativa a scopo...
Elettrovalvola di scarico... Elettrovalvola di scarico... 2
  • Pacchetto
Elettrovalvole per controllo di processo, fluidi e domotica

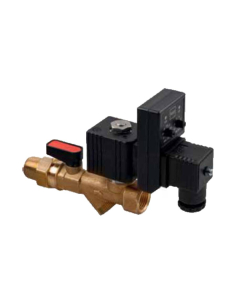

Elettrovalvola di scarico 3/8 2/2 chiusa 220Vac 21VA T30 con temporizzatore
