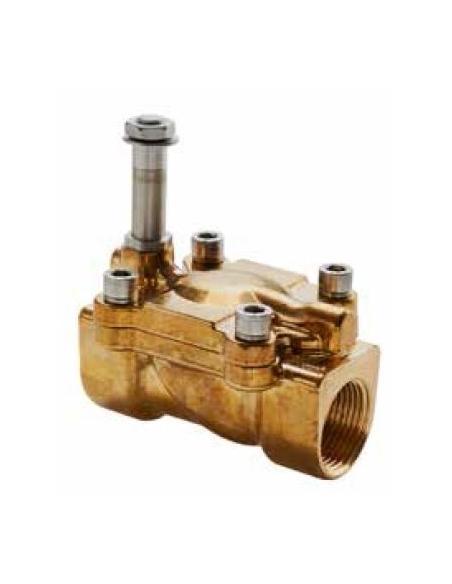

Elettrovalvola fluida 3/8 2/2 azionamento indiretto chiuso D.12

Elettrovalvola a membrana 3/8, a 2 vie, normalmente chiusa (NC), per l'uso con fluidi o aria, azionamento indiretto. Corpo in ottone e controllo bobina in acciaio inox.

Diametro passo: 12 mm

In questo tipo di elettrovalvole, azionamento indiretto, ci deve essere una piccola differenza di pressione tra l'ingresso e l'uscita affinché funzioni correttamente.

Gli intervalli di pressione di esercizio sono:

• Differenziale minimo di pressione tra ingresso e uscita (ΔP bar): 0,15 bar.
• Differenziale di pressione massima tra ingresso e uscita (ΔP bar):
• Con dimensione bobina 22mm di 6.5W: 11.2 bar.
• Con dimensione bobina 22mm di 7.5VA: 13.8 bar.
• Con dimensione bobina 30mm di 8W: 25 bar.
• Con dimensione bobina 30mm di 11VA: 25 bar.
• Pressione massima ammissibile: 25 bar.

Le bobine compatibili per questo tipo di elettrovalvola sono la gamma SOL10 (22 mm) e SOL11 (30mm) per anime di diametro 10 (bobina non inclusa)

L'elettrovalvola è normalmente chiusa, cioè senza tensione nella bobina, il fluido o l'aria verranno interrotti attraverso l'elettrovalvola, quando la bobina viene messa in tensione si verificherà il passaggio del fluido o dell'aria.

I fluidi con cui questa elettrovalvola può lavorare sono:

• Aria.
• Gas inerti.
• Acqua (temperatura massima 75ºC).
• Oli minerali.
• Diesel.
• Nafta.

Indicazioni:

• Produttore: Aignep
• Riferimento: 04F 04 1 12 N0
• Tipo di controllo: azionamento indiretto.
• Dimensioni filettatura: 3/8".
• numero di tracce: 2.
• numero di posizioni: 2.
• Diametro albero operatore (per bobina): 10mm.
• Corpo: Ottone.
• Configurazione: 2/2 chiuso (NC).
• Tubo guida, anime e molla: Inox.
• Tipo di guarnizione: NBR.
• Tipo di fluidi: Aria pressurizzata, acqua (max. 75ºC), oli minerali, gasolio, olio combustibile.
• Pressione massima: 25 bar.
• Dimensione ISO 228: 3/8".
• Diametro passo: 12mm.
• Viscosità massima del fluido (cSt): 25.
• Coefficiente valvolare (Kv): 2,90 m³/h.
• Pressione differenziale minima (ΔP bar): 0,15 bar.
• Pressione massima differenziale (ΔP bar): 11,2 - 25 bar a seconda della potenza della bobina.
• Temperatura di lavoro dell'elettrovalvola: da -10ºC a +80ºC.
• Temperatura del fluido: da -10ºC a +90ºC.
• Installazione: Mai con la bobina abbassata.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
