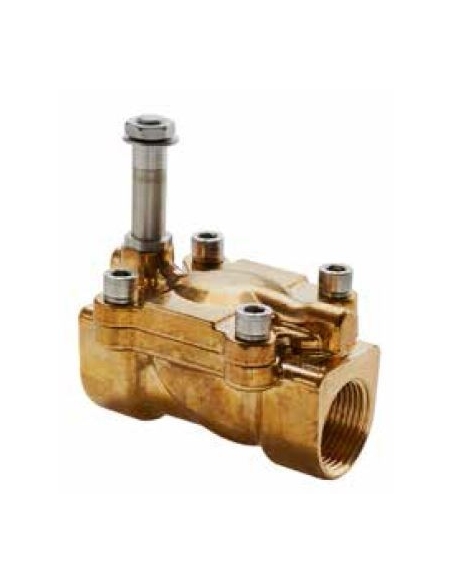

Fluidi elettrovalvola 3/4 2/2 ad azionamento indiretto chiuso D.18

Elettrovalvola valvola a membrana da 3/4", 2 vie, normalmente chiusa chiusa (NC), per uso con fluidi o aria, ad azione indiretta. Corpo in ottone e maniglia a cursore in acciaio inox.

Diametro del passo: 18 mm

In questo tipo di elettrovalvola, ad azione indiretta, per funzionare correttamente deve esserci una piccola differenza di pressione tra l'ingresso e l'uscita.

I campi di pressione di lavoro sono i seguenti:

• Differenziale di pressione minimo tra ingresso e uscita (ΔP bar): 0,15 bar.
• Differenziale di pressione massimo tra ingresso e uscita (ΔP bar):
• Con bobina da 22 mm 6,5 W: 16 bar.
• Con bobina da 22 mm 7,5VA: 16 bar.
• Con bobina da 30 mm 8W: 18 bar.
• Con bobina da 30 mm 11VA: 18 bar.
• Pressione massima consentita: 18 bar.

Le bobine compatibili per questo tipo di elettrovalvola sono SOL10 (22 mm) e SOL11 (30 mm) per nuclei di diametro 10 mm (bobina non inclusa)

L'elettrovalvola è normalmente chiusa, cioè senza tensione sulla bobina, il fluido o l'aria si interrompe attraverso l'elettrovalvola, mentre quando la bobina è alimentata il fluido o l'aria fluisce attraverso l'elettrovalvola.

I fluidi con cui questa elettrovalvola può funzionare sono:

• Aria.
• Gas inerti.
• Acqua (temperatura massima 75ºC).
• Oli minerali.
• Gasolio.
• Olio combustibile.

Caratteristiche tecniche:

• Produttore: Aignep
• Codice: 04F 07 1 18 N0
• Tipo di comando: azionamento indiretto.
• Dimensione della filettatura: 3/4".
• numero di vie: 2.
• numero di posizioni: 2.
• Configurazione: 2/2 chiusa (NC).
• Diametro albero operatore (per bobina): 10 mm.
• Corpo: ottone.
• Tubo di guida, anime e molla: Acciaio inox.
• Tipo di guarnizione: NBR.
• Tipo di fluidi: aria pressurizzata, acqua (max. 75ºC), oli minerali, gasolio, olio combustibile.
• Pressione massima: 18 bar.
• Dimensione ISO 228: 3/4".
• diametro del flusso: 18 mm.
• Viscosità massima del fluido (cSt): 25.
• Coefficiente della valvola (Kv): 5,56 m³/h.
• Differenziale di pressione minimo (ΔP bar): 0,15 bar.
• Differenziale di pressione massima (ΔP bar): 16 - 18 bar a seconda della potenza della bobina.
• Temperatura di lavoro dell'elettrovalvola: da -10ºC a +80ºC.
• Temperatura del fluido: da -10ºC a +90ºC.
• Installazione: mai con la bobina rivolta verso il basso.

Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.

Per ulteriori informazioni è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati"
