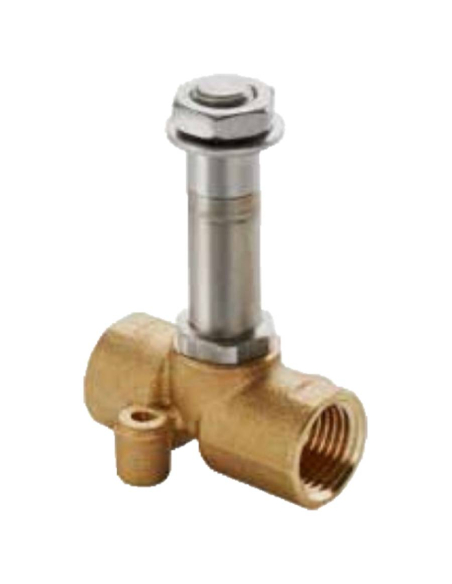

Elettrovalvola fluido 1/8 2/2 ad azionamento diretto aperto D.1,5

Elettrovalvola ad azionamento diretto da 1/8", a 2 vie, normalmente aperta (NA), per l'uso con fluidi o aria, azionamento indiretto. Corpo in ottone e controllo bobina in acciaio inox.

Diametro passo: 1,5 mm

In questo tipo di valvole, il nucleo mobile, montato con un giunto di tenuta, è quello che si apre e si chiude direttamente sul foro dell'elettrovalvola. Quando la bobina non è attiva, lo stantuffo sta chiudendo il passaggio dell'elettrovalvola, impedendo il flusso dei fluidi. Quando diamo tensione alla bobina creiamo un campo magnetico e facciamo sì che il nucleo in movimento apra il foro, consentendo il passaggio al fluido. Quando smettiamo di eccitare la bobina, il nucleo mobile, per mezzo della molla che ha, ritorna nella posizione iniziale.

Questo tipo di elettrovalvole può aprirsi da 0 bar.

Gli intervalli di pressione di esercizio sono:

• Differenziale di pressione minimo tra ingresso e uscita (ΔP bar): 0 bar.
• Differenziale di pressione massima tra ingresso e uscita (ΔP bar):
• Con dimensione bobina 22mm di 6.5W: 17 bar.
• Con dimensione bobina 22mm di 7.5VA: 17 bar.
• Con dimensione bobina 30mm di 8W: 17 bar.
• Con dimensione bobina 30mm di 11VA: 17 bar.
• Pressione massima ammissibile: 17 bar

Le bobine compatibili per questo tipo di elettrovalvola sono la gamma SOL10 (22 mm) e SOL11 (30mm) per anime di diametro 10 (bobina non inclusa)

L'elettrovalvola è normalmente aperta, cioè senza tensione nella bobina, il fluido o l'aria verranno fatti passare attraverso l'elettrovalvola, quando la bobina viene messa in tensione il passaggio del fluido o dell'aria verrà interrotto.

I fluidi con cui questa elettrovalvola può lavorare sono:

• Aria.
• Gas inerti.
• Acqua (temperatura massima 75ºC).
• Oli minerali.
• Diesel.
• Nafta.

Indicazioni:

• Produttore: Aignep
• Riferimento: 01F 02 2 15 N0
• Tipo di controllo: azionamento diretto.
• Dimensioni filettatura: 1/8".
• numero di tracce: 2.
• numero di posizioni: 2.
• Configurazione: 2/2 aperto (NA).
• Diametro albero operatore (per bobina): 10mm.
• Corpo: Ottone.
• Tubo guida, anime e molla: Inox.
• Tipo di guarnizione: NBR.
• Tipo di fluidi: Aria pressurizzata, acqua (max. 75ºC), oli minerali, gasolio, olio combustibile.
• Pressione massima: 17 bar.
• Misura ISO 228: 1/8".
• diametro del passo: 1,5 mm.
• Viscosità massima del fluido (cSt): 25.
• Coefficiente valvolare (Kv): 0,06 m³/h.
• Pressione differenziale minima (ΔP bar): 0 bar.
• Pressione differenziale massima (ΔP bar): 17 bar a seconda della potenza della bobina.
• Temperatura di lavoro dell'elettrovalvola: da -10ºC a +80ºC.
• Temperatura del fluido: da -10ºC a +90ºC.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
