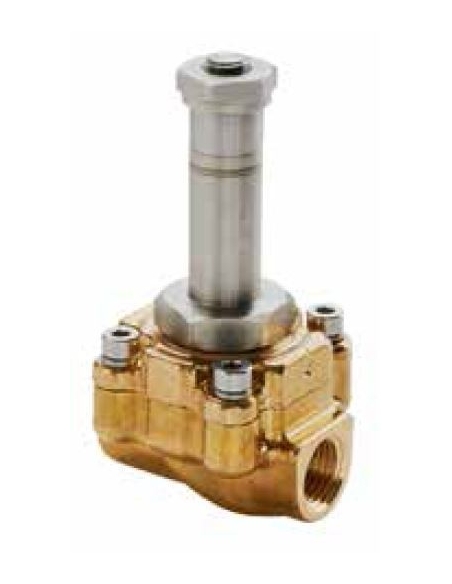

Elettrovalvola fluida 3/4 2/2 azionamento combinato chiuso D.18

Elettrovalvola ad azionamento diretto da 3/4", a 2 vie, normalmente chiusa (NC), per l'uso con fluidi o aria, azionamento combinato. Corpo in ottone e controllo bobina in acciaio inox.

Diametro passo: 18mm

Il foro principale del corpo valvola viene aperto da uno squilibrio tra le superfici superiore e inferiore della membrana, quando la bobina non è attiva c'è pressione nella camera superiore della membrana, mentre nella camera inferiore c'è solo pressione nel foro principale della valvola, tenendola chiusa. Quando diamo tensione alla bobina, mettiamo in moto il nucleo mobile, aprendo il foro di pilotaggio e scaricando il fluido dalla camera superiore direttamente attraverso il centro della membrana. La differenza di pressione in questo momento fa sì che apra il foro principale.

Questi tipi di valvole sono preparati per aprirsi da 0 bar.

Gli intervalli di pressione di esercizio sono:

• Differenziale di pressione minimo tra ingresso e uscita (ΔP bar): 0 bar.
• Differenziale di pressione massima tra ingresso e uscita (ΔP bar):
• Con dimensione bobina 30mm di 14W: 8.3 bar.
• Con dimensione bobina 30mm di 14VA: 6.3 bar.
• Con dimensione bobina 30mm di 21VA: 9.8 bar.
• Con dimensione bobina 36mm di 22W: 12.2 bar.
• Con dimensione bobina 36mm di 31VA: 10.6 bar.
• Pressione massima ammissibile: 12,2 bar

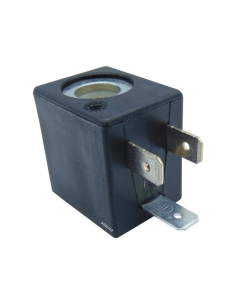

Le bobine compatibili per questo tipo di elettrovalvola sono sol20 range (30mm) e SOL21 (36mm) per anime di diametro 13 (bobina non inclusa)

L'elettrovalvola è normalmente chiusa, cioè senza tensione nella bobina, il fluido o l'aria verranno interrotti attraverso l'elettrovalvola, quando la bobina viene messa in tensione si verificherà il passaggio del fluido o dell'aria.

I fluidi con cui questa elettrovalvola può lavorare sono:

• Aria.
• Gas inerti.
• Acqua (temperatura massima 75ºC).
• Oli minerali.
• Diesel.
• Nafta.

Indicazioni:

• Produttore: Aignep
• Riferimento: 03F 07 1 18 N0
• Tipo di controllo: azionamento combinato.
• Dimensioni filettatura: 3/4 ".
• numero di tracce: 2.
• numero di posizioni: 2.
• Configurazione: 2/2 chiuso (NC).
• Diametro dell'albero operatore (per bobina): 13mm.
• Corpo: Ottone.
• Tubo guida, anime e molla: Inox.
• Tipo di guarnizione: NBR.
• Tipo di fluidi: Aria pressurizzata, acqua (max. 75ºC), oli minerali, gasolio, olio combustibile.
• Pressione massima: 12,2 bar.
• Misura ISO 228: 3/4".
• diametro passo: 18mm.
• Viscosità massima del fluido (cSt): 25.
• Coefficiente valvolare (Kv): 4,08 m³/h.
• Pressione differenziale minima (ΔP bar): 0 bar.
• Pressione differenziale massima (ΔP bar): 5,1-12,2 bar a seconda della potenza della bobina.
• Temperatura di lavoro dell'elettrovalvola: da -10ºC a +80ºC.
• Temperatura del fluido: da -10ºC a +90ºC.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
