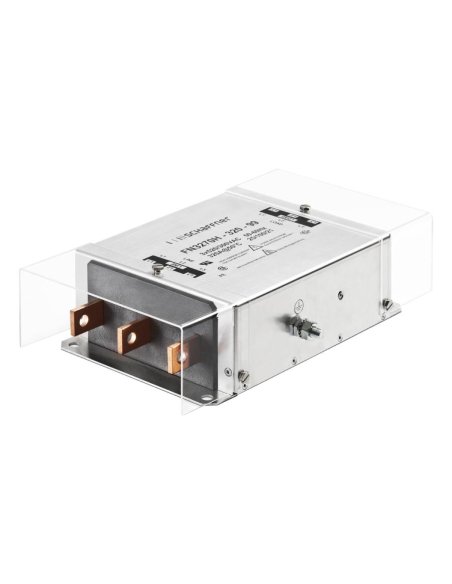

Filtro EMC 20A 400V Serie FN3270

Soluzione per la conformità alla compatibilità elettromagnetica (EMC). Filtro RFI per applicazioni industriali monostadio, corrente nominale 20A, alimentazione di rete trifase, elevata attenuazione. Il design compatto consente di risparmiare spazio nei macchinari e nelle attrezzature industriali. Prestazioni del filtro garantite in condizioni di funzionamento a pieno carico.

I filtri trifase contribuiscono alla conformità agli standard internazionali. Consente di migliorare l'immunità, l'efficienza e la sicurezza delle apparecchiature. Con l'uso del filtro giusto, i livelli di disturbo vengono ridotti al di sotto dei valori massimi consentiti dalle normative.


Montaggio rapido e semplice del telaio. Destinato a un'ampia varietà di utilizzi, offre un buon rapporto dimensioni/amperaggio. Forniscono le prestazioni di attenuazione necessarie per soddisfare la norma EN 61800-3/A11. Specialmente per ambienti con EMI standard/corrente di dispersione standard.

Applicazioni tipiche:

• Attrezzature industriali
• Convertitori di frequenza
• Azionamenti motore e servoazionamenti

Caratteristiche:

• Produttore/Fornitore: Schaffner
• Numero di parte: FN3270H-20-44
• Tensione nominale: 3x520/300Vac (480Vac +10%)
• Frequenza operativa: CC a 60 Hz
• Corrente nominale: 20A a 50°C (22A a 40°C)
• Potenza nominale (*)11kW
• Corrente di dispersione (**)3,1mA (520Vac, 50 Hz)
• Perdita di potenza: 4,1W (25°C/50Hz)
• Tipo di attenuazione: Alta
• Capacità di sovraccarico: 4x corrente nominale all'avvio / 1,5x corrente nominale per 1 minuto, 1x all'ora
• Temperatura di esercizio: da -25°C a +100°C
• Sezione del connettore di ingresso/uscita: cavo solido da 10 mm2, cavo flessibile da 6 mm2
• Il design è conforme a: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
• Affidabilità: MTBF 320.000h
• Grado di protezione: IP20
• Peso: 0,5Kg

Schema di collegamento:





Attenuazione del filtro:





Secondo CISPR 17; A=50 Ω/50 Ω yesm; B=50 Ω/50 Ω asimmetrici; C=0,1 Ω/100 Ω yesm; D=100 Ω/0,1 Ω yesm




Dimensioni:





A: 150mm; B: 58mm; C: 58mm; D: 120mm; E: 132,5mm; F: 42mm; G: 4,5mm; H: 1mm; I: 22mm; J: M4; L: 20,5mm

Il materiale per uso professionale deve essere installato in conformità alle norme vigenti nel luogo di installazione.
