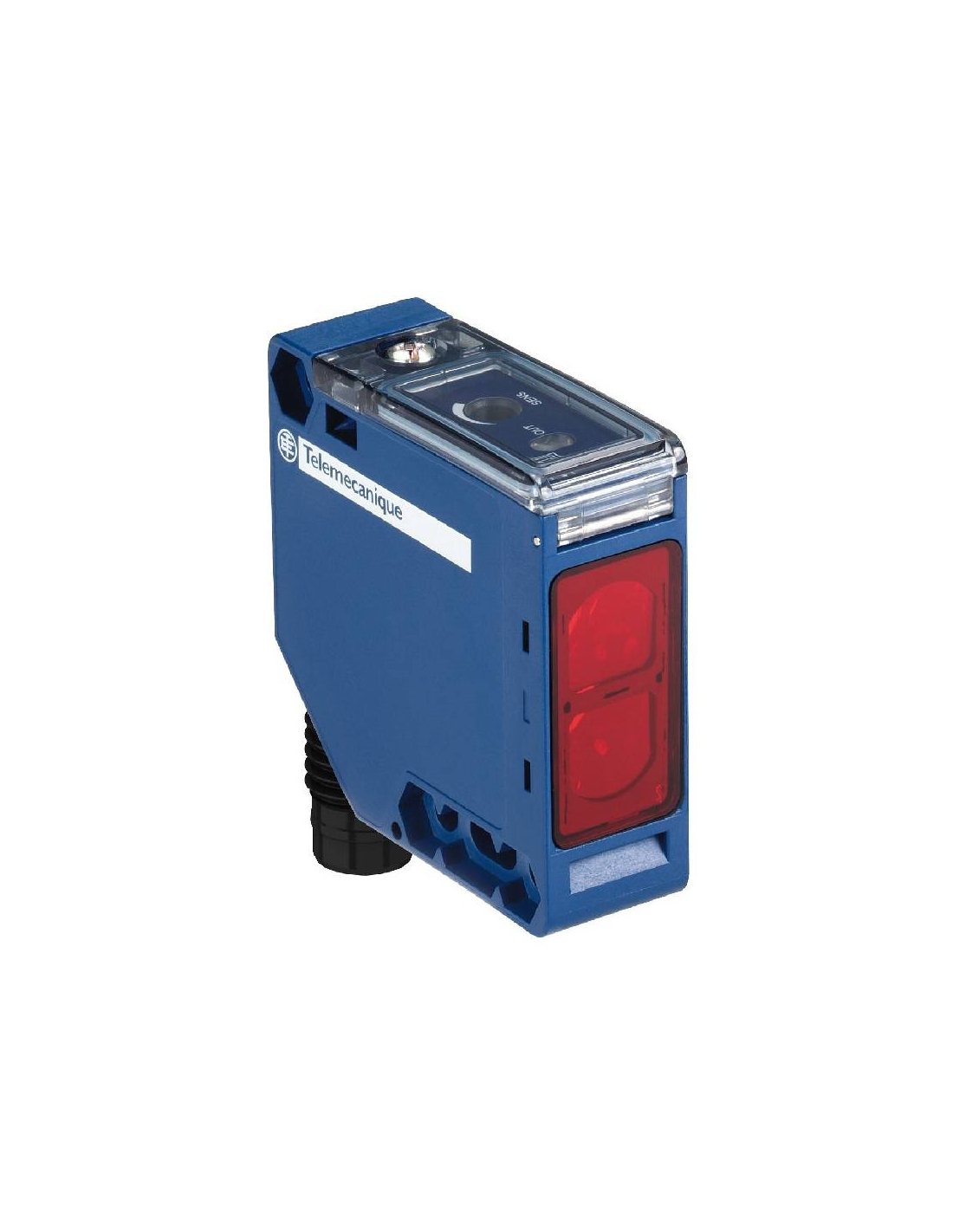

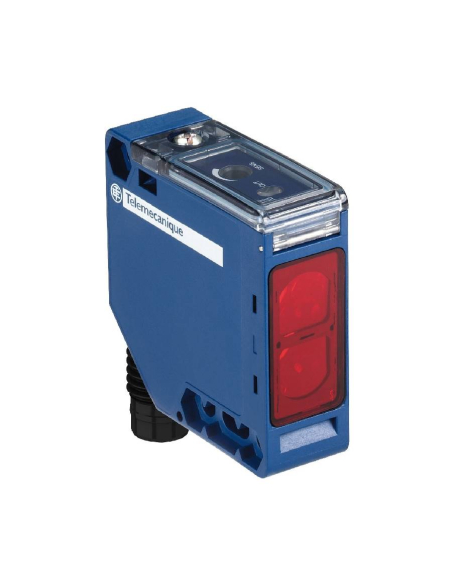

Sensore fotoelettrico o fotocellula per il rilevamento della presenza o dell'assenza di oggetti; sistema di rilevamento di tipo diffuso con uscita di tipo PNP, campo di rilevamento 1 metro, connettore M12 maschio a 4 pin. Tensione di alimentazione 12-24Vdc. Questo modello può essere montato direttamente sulla superficie o su un supporto grazie ai suoi punti di fissaggio.
Sensore fotoelettrico che utilizza la luce infrarossa per rilevare la presenza o l'assenza di oggetti; si basa su un sistema di rilevamento diffuso in cui l'emettitore e il ricevitore si trovano nello stesso elemento. Quando un oggetto interviene nel fascio emesso dall'emettitore, la luce rimbalza sull'oggetto, provocando una riflessione e cambiando direzione e viene inviata al ricevitore; quando viene ricevuta con un'intensità diversa da quella emessa, viene tradotta in un segnale elettrico che viene trasmesso al sistema di controllo a fotocellula indicando la presenza di un oggetto. Se non è presente alcun oggetto, il fascio di luce emesso si perde nello spazio.
L'uscita di tipo PNP fornisce la corrente al carico collegato alla fotocellula. Il carico elettrico è collegato tra l'uscita del sensore e il terminale negativo. Quando la fotocellula rileva un oggetto, la sua uscita di tipo PNP si chiude consentendo alla corrente di passare attraverso il carico e di attivare un relè o un ingresso PLC.
Adatti per applicazioni industriali in cui è necessario rilevare o contare oggetti in una linea di produzione o in un processo di automazione, determinare la posizione esatta di un oggetto, determinare la distanza tra punti, ecc. Consentono una risposta rapida e un rilevamento senza contatto. Sono adatti anche per sistemi di sicurezza in cui il rilevamento di oggetti richiede l'attivazione di allarmi o l'arresto di macchinari.
Caratteristiche:
- Produttore: Telemecanique
- Numero di parte: XUK5APANM12
- SERIE XU
- Design del sensore: Compatto 50 x 50
- Sistema di rilevamento: Diffuso
- Materiale dell'alloggiamento: Plastica
- Materiale lente: PMMA
- Tipo di segnale di uscita: Discreto
- Tipo di circuito di alimentazione: CC
- Tecnica di cablaggio: 3 fili
- Tipo di uscita discreta: PNP
- Funzione di uscita discreta: 1 NO
- Collegamento elettrico: connettore maschio M12 a 4 pin
- Emissione: infrarosso diffuso
- Distanza nominale di rilevamento: 1 metro
- Distanza massima di rilevamento: 1,5 metri
- LED di stato: 1 LED (giallo) per lo stato dell'uscita
- Tensione nominale di alimentazione: 12...24 Vdc
- Capacità di commutazione
- Frequenza di commutazione
- Massima caduta di tensione
- Assorbimento di corrente
- Massimo ritardo iniziale: 15 ms
- Ritardo massimo di risposta: 2 ms
- Ritardo massimo di recupero: 2 ms
- Configurazione: Nessuna regolazione della sensibilità
- Temperatura di funzionamento: da -25 a +55ºC
- Dimensioni: 50x50x18 mm
- Peso: 0,19 kg
- Grado di protezione: IP65, doppio isolamento secondo IEC 60529
- Certificazioni: CE, CSA, UL
Dimensioni:
Schema elettrico:
Possibili orientamenti dei connettori angolato:
Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati".
Materiale di uso professionale, deve essere installato da personale qualificato in conformità alle normative vigenti nel luogo di installazione.
