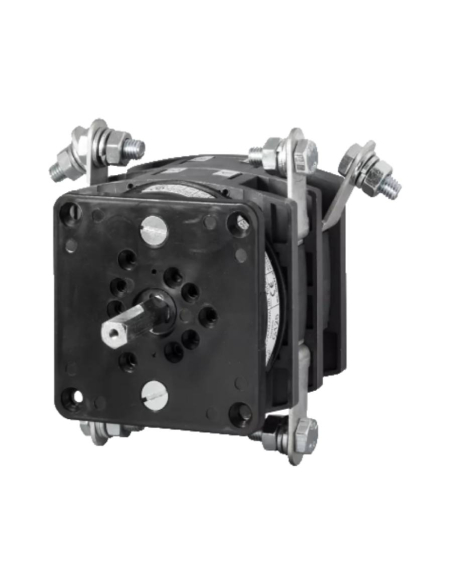

Commutatore a camme trifase da 125 A per carichi induttivi (motori elettrici) e comando generale. Manopola girevole a 90° con due posizioni 0-1.
Questa serie di interruttori rotativi è stata realizzata in conformità ai più severi standard europei e internazionali (IEC/EN 60947-3, UL508), il che consente loro di soddisfare tutti i requisiti di sicurezza.
Montaggio tramite fissaggio a pannello (pannello posteriore), grado di protezione IP-20 sui morsetti, contatti autopulenti e marcatura laser indelebile. Corpo in materiale autoestinguente UL94 VO.
Caratteristiche:
- Marca: Giovenzana.
- Riferimento fornitore: G1250003R.
- numero di poli: 3.
- Tensione nominale Ue: 690V.
- Intensità nominale Ie (AC21A): 125A.
- Potere di interruzione nominale: 10 kA.
- Numero di manovre/ore: 120.
- Durata meccanica: 1.000.000 di manovre.
- Montaggio a filo.
- Grado di protezione:
- Controlli tipo 1-4-4X: IP-65.
- Comandi con sola leva: IP-40.
- Terminali: IP-20.
- Norme: CE; Italiano: IEC60204; UL508 CSA 22.2 n. 14
Tabella delle intensità e potenze d'uso:
- Categoria di utilizzo AC-21A: 125A.
- Categoria di utilizzo AC-22A: 125A.
- Categoria di utilizzo AC-23A:
- Motori standard monofase 230Vac: 35A - 6,5kW.
- Motori standard trifase 230Vac: 35A - 11kW.
- Motori standard trifase 400Vac: 32A - 18,5kW.
- Categoria di utilizzo AC-3:
- Motori standard monofase 230Vac: 30A - 5,5kW.
- Motori standard trifase 230Vac: 27A - 9kW.
- Motori trifase standard 400VAC: 27A - 15kW.
- Categoria di utilizzo DC-21A (corrente continua):
- Piccolo sovraccarico 50 V (1 fase): 32 A.
- Categoria di utilizzo DC-22A (corrente continua):
- Carico misto 30 V (monofase): 25 A.
Montaggio:
Materiale ad uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
