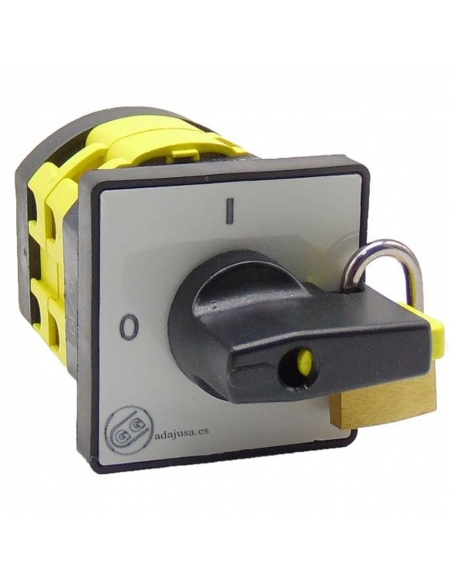

Interruttore a camme trifase 25A per carichi induttivi (motori elettrici) e controllo generale. Controllo rotativo 90º con due posizioni 0-1. Colore alluminio con manico nero, dimensioni della piastra frontale di 48x48mm. Possibilità di chiusura tramite lucchetto.
Questa serie di interruttori rotativi è stata realizzata in conformità con le più severe norme europee e internazionali (IEC/EN 60947-3, UL508), che consente loro di soddisfare tutti i requisiti di sicurezza.
Montaggio tramite fissaggio transpanel (telaio posteriore), grado di protezione IP-20 nei terminali, contatti autopulenti e marcatura laser indelebile. Corpo realizzato in materiale autoestinguente UL94 VO.
La fornitura comprende:
- Interruttore: C0250003R
- Controllo anteriore: 003/0001
Caratteristiche:
- Marca: Giovenzana
- Riferimento interruttore: C0250003R
- Riferimento piastra frontale: 003/0001
- numero di poli: 3
- Tensione nominale Ue: 690V.
- Corrente nominale Ie (AC21A): 25A.
- Capacità di interrupt nominale: 10kA.
- Numero di manovre / ore: 120.
- Durata meccanica: 1.000.000 di manovre.
- Montaggio ad incasso.
- Grado di protezione:
- Controlli tipo 1-4-4X: IP-65.
- Comandi con leva singola: IP-40.
- Terminali: IP-20.
- Norme: CE; IEC60947; IEC60204; UL508 CSA 22.2 n. 14
Tabella delle intensità e dei poteri d'uso:
- Ac-21A categoria di utilizzo: 25A.
- Ac-22A categoria di utilizzo: 25A.
- Categoria di utilizzo Ac-23A:
- Motori monofase standard 230Vac: 25A - 4kW.
- Motori trifase standard 230Vac: 25A - 7.5kW.
- Motori trifase standard 400Vac: 22A - 11kW.
- Categoria di utilizzo ac-3:
- Motori monofase standard 230Vac: 22A - 3.7kW.
- Motori trifase standard 230Vac: 18A - 5.5kW.
- Motori trifase standard 400VAc: 18A - 7.5kW.
- Categoria di utilizzo dc-21A (corrente continua):
- Piccolo sovraccarico 50V (1 fase): 20A.
- Utilizzare la categoria DC-22A (corrente continua):
- Carico misto 30V (1 fase): 16A.
