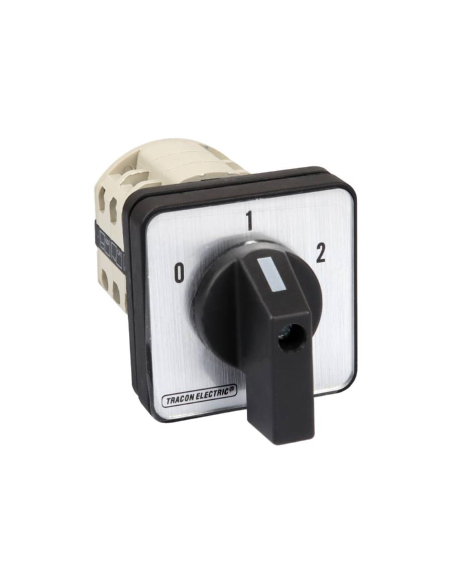

Interruttore a camme trifase 3 poli 25A, per carichi induttivi (motori elettrici) e comando generale. Manopola rotativa a 90º, con tre posizioni 0-1-2. Dimensione piastra 48x48mm in grigio e manico nero.
Questa serie di interruttori rotativi è stata realizzata in conformità alle norme EN 60947-1, EN 60947-3, EN 62321, che consente loro di soddisfare tutti i requisiti di sicurezza. Montaggio ad incasso con grado di protezione IP-42.
Modalità di funzionamento:
- Posizione 1: Chiude i circuiti 1-2, 5-6 e 9-10
- Posizione 0: tutti i circuiti aperti
- Posizione 2: Chiude i circuiti 3-4, 7-8 e 11-12
Caratteristiche tecniche:
- Produttore/fornitore: TRACON
- Riferimento: TKB-259/3
- Numero di poli: 3
- Tensione di alimentazione: 380-420 V
- Tensione nominale di isolamento: 690 V
- Corrente nominale: 25A
- Numero di manovre/ore: 150
- Durata meccanica: 500.000 manovre
- Durata elettrica: 300.000 manovre
- Temperatura ambiente: da -5 a +55ºC
- Grado di protezione: IP42
Tabella delle intensità e dei poteri di utilizzo:
- AC-21A 400V categoria d'uso: 25A
- Categoria d'uso AC-22A 400V: 25A
- Categoria d'uso AC-23A 400V: 22A
- Categoria d'uso AC-2 400V: 22A
- Categoria d'uso AC3 400V: 15A
- Categoria d'uso AC-4 400 V: 6,5 A
- Categoria d'uso AC-15 400V: 5A
- Categoria d'uso DC-13 240Vdc: 1,5A
- Categoria di potenza nominale AC-23A 400V: 11kW
- Categoria di potenza nominale AC-2A 400V: 11kW
- Categoria di potenza nominale AC-3A 400V: 7,5kW
- Categoria di potenza nominale AC-4A 400V: 3kW
L=61,4mm; A = 45,2 mm; a = 48 mm; b = 48 mm; d=36 mm
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
