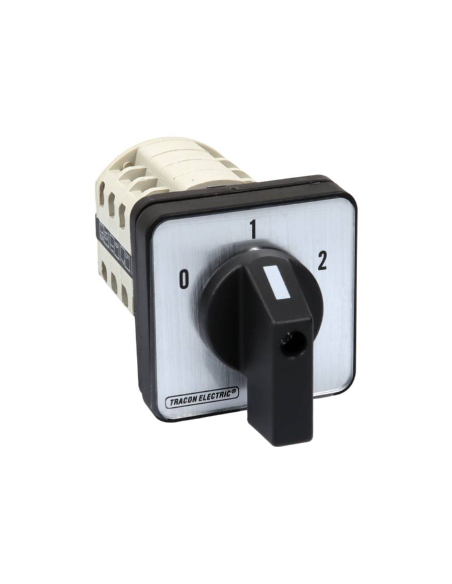

Interruttore a camme 4 poli da 160A, per carichi induttivi (motori elettrici) e comando generale. Manopola rotativa a 60º, con tre posizioni 0-1-2. Piastra misura 88x88mm in grigio e manico nero.
Questa serie di interruttori rotativi è stata realizzata in conformità alle norme EN 60947-1, EN 60947-3, EN 62321, che consente loro di soddisfare tutti i requisiti di sicurezza. Montaggio ad incasso con grado di protezione IP-42.
Modalità di funzionamento:
- Posizione 1: Circuiti chiusi 1-2, 5-6, 9-10 e 13-14
- Posizione 0: tutti i circuiti aperti
- Posizione 2: Circuiti chiusi 3-4, 7-8, 11-12 e 15-16
Caratteristiche tecniche:
- Produttore/fornitore: TRACON
- Riferimento: TKB-166/4
- Numero di poli: 4
- Tensione di alimentazione: 380-420 V
- Tensione di isolamento nominale: 690 V
- Intensità nominale: 160A
- Numero di manovre/ore: 30
- Durata meccanica: 150.000 manovre
- Durata elettrica: 100.000 manovre
- Temperatura ambiente: da -5 a +55ºC
- Grado di protezione: IP42
Tabella delle intensità e dei poteri di utilizzo:
- Categoria d'uso AC-21A 400V: 150A
- Categoria d'uso AC-22A 400V: 150A
- Categoria d'uso AC-23A 400V: 135A
- Categoria d'uso AC-2 400V: 135A
- Categoria d'uso AC3 400V: 95A
- Categoria d'uso AC-4 400V: 55A
- Categoria di potenza nominale AC-23A 400V: 75kW
- Categoria di potenza nominale AC-2A 400V: 55kW
- Categoria di potenza nominale AC-3A 400V: 37kW
- Categoria di potenza nominale AC-4A 400V: 15kW
L=163mm; A = 88 mm; a = 88 mm; b = 88 mm; d=68 mm
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
