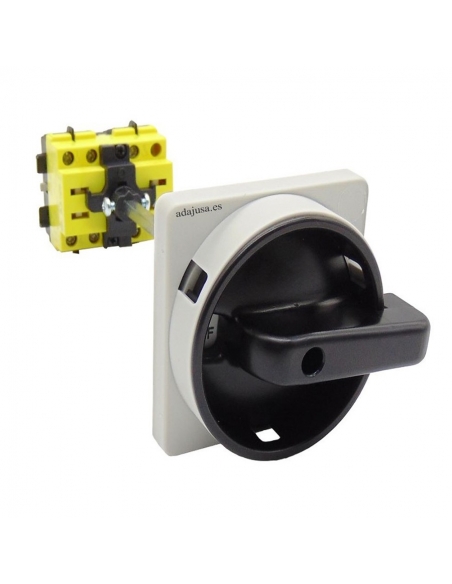

Giovenzana 63A interruttore di manovra-sezionatore trifase nero albero inferiore armadio 185mm
Giovenzana 63A interruttore di manovra-sezionatore trifase nero albero inferiore armadio 185mm

Giovenzana 63A interruttore di manovra-sezionatore trifase nero albero inferiore armadio 185mm

45,91 € IVA inclusa

37,94 € IVA esclusa

Interruttore sezionatore trifase 63A per carichi induttivi (motori elettrici) e controllo generale. Montaggio inferiore dell'armadio su guida DIN e controllo rotativo 90º, con due posizioni 0-1. Piastra frontale con dimensioni di 67x67mm, in grigio e manico in nero. Possibilità di chiusura tramite lucchetti. Prodotto in conformità con le più severe norme europee, che consente di rispettare i requisiti in termini di sicurezza.
Adatto per l'interruzione, il collegamento e la commutazione di circuiti elettrici, nonché l'avvio diretto di motori e interruttore principale nelle macchine.

Adatto per motori trifase 400Vac fino a 22kw.

Asse da 185 mm

Riferimento: GISE63003B67N1

Esquema interruptor seccionador trifásico


Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.





Interruttore sezionatore trifase 63A per carichi induttivi (motori elettrici) e controllo generale. Montaggio inferiore dell'armadio e per il controllo rotativo 90º, con due posizioni 0-1. Piastra frontale di montaggio 67x67mm su pannello, in colore grigio e maniglia in nero. Possibilità di chiusura tramite lucchetto.

Questa serie di interruttori rotativi è stata realizzata in conformità con le più severe norme europee e internazionali (IEC/EN 60947-3, UL508), che consente loro di soddisfare tutti i requisiti di sicurezza.

Fondo dell'armadio di montaggio su guida DIN, grado di protezione IP-20 ai terminali, contatti autopulenti e marcatura laser indelebile. Corpo realizzato in materiale autoestinguente UL94 VO.

Questo interruttore trifase è adatto per motori trifase fino a 7,5kw collegati a 230Vac o 11kw collegati a 400Vac.

La fornitura comprende:

  • Quadro a montaggio inferiore a commutazione trifase.
  • Frontalino 67x67mm grigio - nero, montaggio a pannello.
  • Unione degli assi 185mm

La fornitura non include un lucchetto.

Caratteristiche:

  • Marca: Giovenzana.
  • Riferimento interruttore: SE630003B
  • Riferimento piastra frontale: 321/0001
  • Riferimento asse 185mm: 20900010
  • numero di poli: 3.
  • Tensione nominale Ue: 690V.
  • Intensità termica nominale ith: 63A.
  • Corrente nominale Ie (AC21A): 63A.
  • Corrente nominale Ie (AC22A): 50A.
  • Corrente nominale Ie (AC23A): 50A.
  • Corrente nominale Ie (AC3):40A.
  • Capacità di interrupt nominale: 10kA.
  • Contatti: Apertura lenta a doppio interrupt.
  • Numero di manovre / ore: 120.
  • Durata meccanica: 100.000 manovre.
  • Angolo di manovra: 90º.
  • Montaggio: Quadro inferiore su guida DIN.
  • Grado di protezione:
    • Controlli tipo 1-4-4X: IP-65.
    • Terminali: IP-20.
  • Norme: CE; IEC60947; IEC60204; UL508 CSA 22.2 n. 14

Tabella delle intensità e dei poteri d'uso:

  • Ac-21A categoria di utilizzo: 63A.
  • Ac-22A categoria di utilizzo: 63A.
  • Categoria di utilizzo Ac-23A:
    • Motori trifase standard 230Vac: 50A - 15kW.
    • Motori trifase standard 400Vac: 50A - 30kW.
  • Categoria di utilizzo ac-3:
    • Motori trifase standard 230Vac: 40A - 11kW.
    • Motori trifase standard 400VAc: 40A - 22kW.

    Dimensioni:

    Dimensiones seccionadores SE 63-80-100 fondo armario

    Assemblea:

    Montaje interruptores panel serie SE

    Come elementi aggiuntivi possiamo aggiungere i seguenti riferimenti:

    • Protezione terminali a 3 poli (2 pz): GI20900003


    Il materiale per uso professionale, deve essere installato rispettando le normative vigenti nel luogo di installazione.
