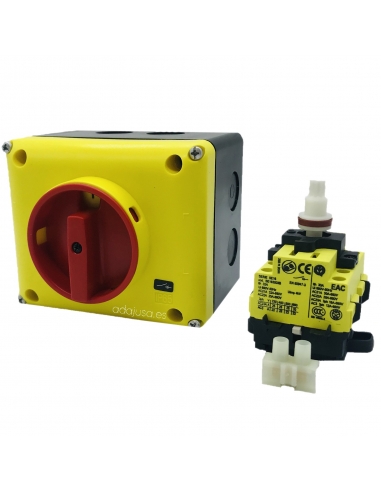

Scatola con interruttore tetrapolare 25A (4 poli) giallo-rosso - Giovenzana

Scatola con interruttore sezionatore tretrapolare 25A per carichi induttivi (motori elettrici) e controllo generale. Comando rotativo 90º con due posizioni 0-1. Realizzato in materiale termoplastico.

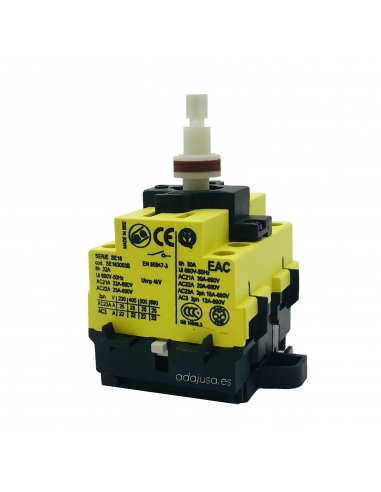

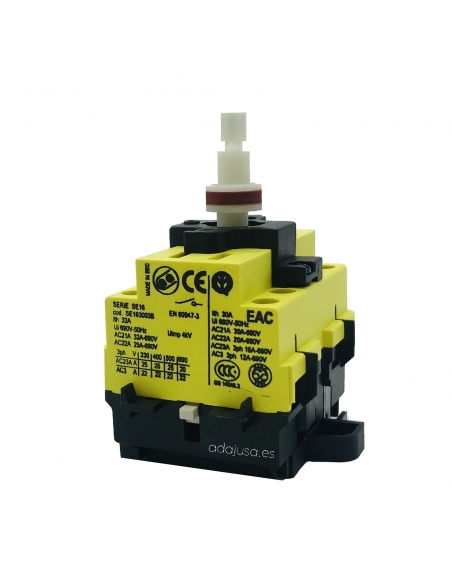

Questa serie di interruttori rotativi è stata realizzata in conformità con le più severe norme europee e internazionali (IEC/EN 60947-3, UL508), che consente loro di soddisfare tutti i requisiti di sicurezza.

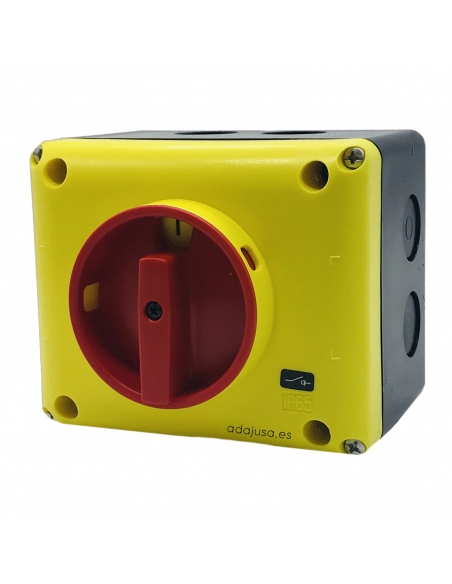

Preparato (pre-fustellato) per 8 ghiandole Pg 16, due delle quali sono sullo sfondo. Scatola nera e coperchio giallo con manico rosso, bloccabile in posizione "O - OFF", massimo 3 lucchetti (non in dotazione). Grado di protezione IP65.

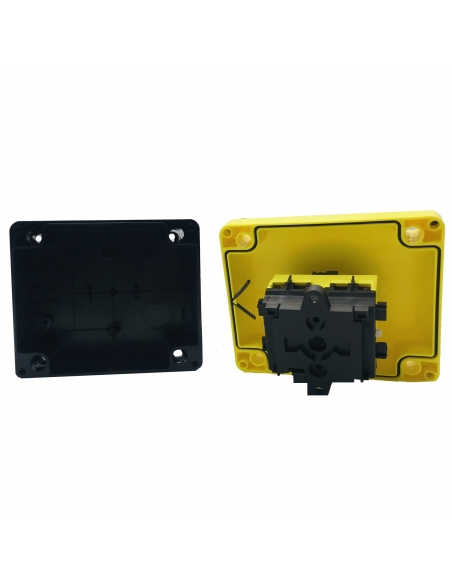

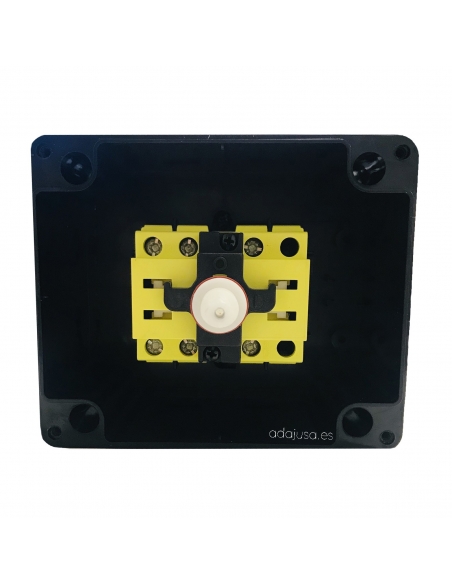

Incorpora un sistema di sicurezza mediante il quale è possibile rimuovere il coperchio solo con l'interruttore in posizione "O".

Montaggio superficiale, dimensioni 120x100x85 mm.

Caratteristiche:

• Marca: Giovenzana.
• Riferimento del fornitore: SE160004BC10
• numero di poli: 4.
• Tensione nominale Ue: 690V.
• Corrente nominale Ie (AC21A): 25A.
• Intensità termica nominale ith: 32A.
• Capacità di interrupt nominale: 8kA.
• Contatti: Apertura lenta a doppio interrupt.
• Numero di manovre / ore: 120.
• Durata meccanica: 100.000 manovre.
• Angolo di manovra: 90º.
• Montaggio: sulla superficie.
• Materiale: Termoplastico.
• Colore: Scatola nera con coperchio giallo. Maniglia in rosso.
• Dimensioni: 120x100x85 mm.
• Grado di protezione: IP65.
• Norme: CE; IEC60947; IEC60204; UL508 CSA 22.2 n. 14

Tabella delle intensità e dei poteri d'uso:

• Ac-21A categoria di utilizzo: 32A.
• Ac-22A categoria di utilizzo: 25A.
• Categoria di utilizzo Ac-23A:
• Motori trifase standard 230Vac: 25A - 7,5kW.
• Motori trifase standard 400Vac: 25A - 15kW.
• Categoria di utilizzo ac-3:
• Motori trifase standard 230Vac: 22A - 5.5kW.
• Motori trifase standard 400VAc: 22A - 11kW.

Dimensioni:
