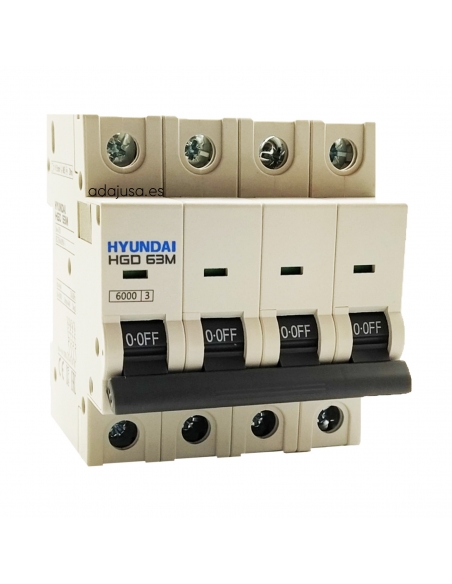

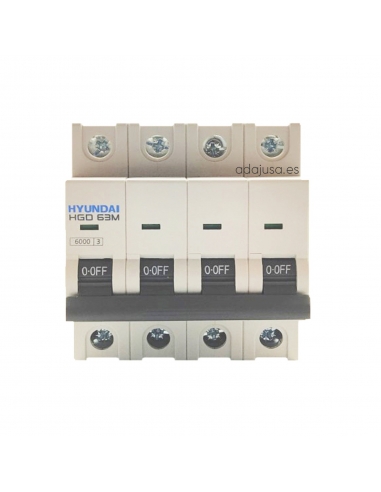

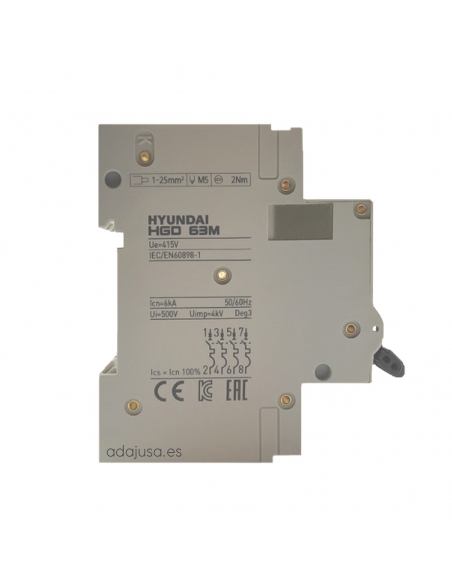

Interruttore 4 poli 20A (4x20A) - Hyundai Electric

Interruttori curva “C” da 20A 6kA , per la protezione contro cortocircuiti e sovraccarichi in impianti trifase. Con una capacità di interruzione nominale di 6 kA, protezione attiva dei poli con indicazione dello stato. Realizzato in materiale termoplastico ignifugo. Prodotto secondo la norma di riferimento IEC/EN60898-1.

Ideale per l'impiego in installazioni sia terziarie che industriali e in quadri di automazione di macchinari. Elevata affidabilità e prestazioni che consentono un elevato numero di cicli di lavoro.

Le caratteristiche principali di questa gamma di prodotti includono:

• Design e struttura compatti.
• 13 piastre nella camera di spegnimento per un efficace raffreddamento dell'arco.
• Meccanismo di sparo libero. L'interruttore scatta anche se costretto a rimanere in posizione ON.
• Indicazione visiva dello stato.
• Supporta il montaggio di un gran numero di accessori.

Caratteristiche tecniche:

• Produttore/fornitore: Hyundai Electric .
• Riferimento produttore: HGD63-M4P020C .
• Intensità nominale del magnetotermico (In): 20A.
• Numero di poli: 4 (4x20A).
• Fase: 4 moduli.
• Potenza di taglio (Icn): 6000A (6kA) (Ics=100% icn).
• Tensione massima di esercizio (Ue): 240/415Vac, 50/60Hz.
• Curva caratteristica: C.
• Tensione nominale di isolamento (Ui): 500Vac.
• Tensione nominale di tenuta ad impulso (Uimp): 4 KV.
• Rigidità dielettrica: 2,5 kV.
• Protezione: IP20.
• Resistenza: ≥10000/20000.
• Temperatura di esercizio: -5ºC...+55ºC.
• Umidità: 95% RH.
• Classe di limitazione energetica: Classe 3.
• Tipo di terminale: morsetto con serraggio a vite.
• Capacità massima del terminale: 25mm².
• Coppia di serraggio massima: 2 Nm.
• Peso: 0,200 Kg.
• Dimensioni (mm): 80,5x71x70,8 mm
• Posizione di montaggio: verticale/orizzontale.
• Materiale dell'alloggiamento : materiale termoplastico stampato ignifugo.
• Supporta il montaggio di elementi ausiliari: SÌ.
• Normativa: CE; Norma IEC/EN 60898-1.

Per maggiori informazioni potete scaricare la scheda tecnica cliccando sulla scheda "File Allegati".

Materiale ad uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
