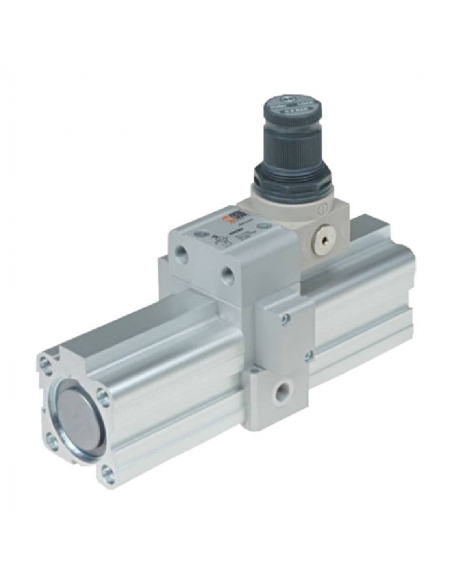

Moltiplicatore di pressione pneumatico diametro 40 con regolatore - Metal Work

Moltiplicatore di pressione aria-aria diametro 40, senza regolatore di pressione aria in uscita. Il moltiplicatore di pressione dell'aria, detto anche booster, è un dispositivo automatico che comprime l'aria in ingresso, rilasciando in uscita un flusso d'aria a pressione doppia rispetto all'ingresso, moltiplicando per due il valore della pressione dell'aria al suo ingresso.

Questo dispositivo viene solitamente utilizzato laddove sia necessario intensificare, in un determinato punto, la pressione di alimentazione di uno o più attuatori pneumatici. È un dispositivo interamente pneumatico, può essere utilizzato in ambienti dove è sconsigliato l'uso di apparecchi elettrici. Il moltiplicatore è dotato di valvole antiritorno che permettono il mantenimento della pressione in uscita anche quando viene interrotta la pressione in entrata.
I moltiplicatori di pressione non sostituiscono i compressori, ma forniscono un valore di pressione più elevato per un tempo limitato. Sono spesso utilizzati per aumentare la forza dei cilindri pneumatici.

Per evitare fluttuazioni della pressione in uscita è consigliabile installare un serbatoio dopo il moltiplicatore.

Il manometro per l'indicazione della pressione non è compreso nella fornitura, deve essere ordinato separatamente.

Caratteristiche tecniche:

• Produttore: Metal Work .
• Riferimento: 9002100
• Diametro: 40 mm.
• Fluido: aria senza lubrificazione, se viene utilizzata aria lubrificata, deve essere continua.
• Filettatura: G 1/8.
• Pressione in ingresso:
  • MPa: 0,2...1.
  • bar : 2...10.
  • psi: 29..145.
• Pressione di uscita:
  • MPa: massimo 2.
  • bar : massimo 20.
  • psi: massimo 290
• Temperatura di funzionamento: -10º ... 60º.
• Peso: 1.380 gr.
• Fissaggio: Possibilità di fissaggio a parete o pannello.
• Posizione di montaggio: in qualsiasi posizione.
• Regolatore di pressione installato.

Attenzione: È necessario scollegare l'alimentazione e scaricare il circuito di utilizzo prima di effettuare qualsiasi intervento sul dispositivo.

Dimensioni:

Curve di flusso:

Per evitare oscillazioni della pressione in uscita è consigliabile installare un serbatoio dopo il moltiplicatore.Se si utilizza un serbatoio occorre tenere conto dei tempi di riempimento del serbatoio.Di seguito forniamo una curva di riempimento per un serbatoio da 10 litri.

Nota di installazione: Il regolatore di pressione viene installato all'ingresso del moltiplicatore, se ad esempio dobbiamo avere 10kg/cm2 in uscita dobbiamo impostare il regolatore ad una pressione di 5kg/cm2 poiché il moltiplicatore fornisce il doppio della pressione all'uscita da quello all'ingresso.

Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
