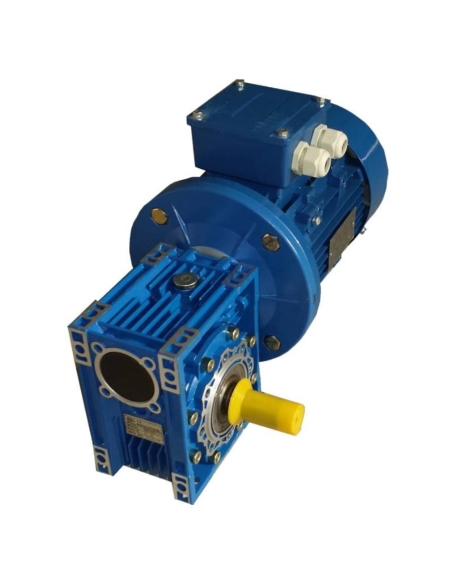

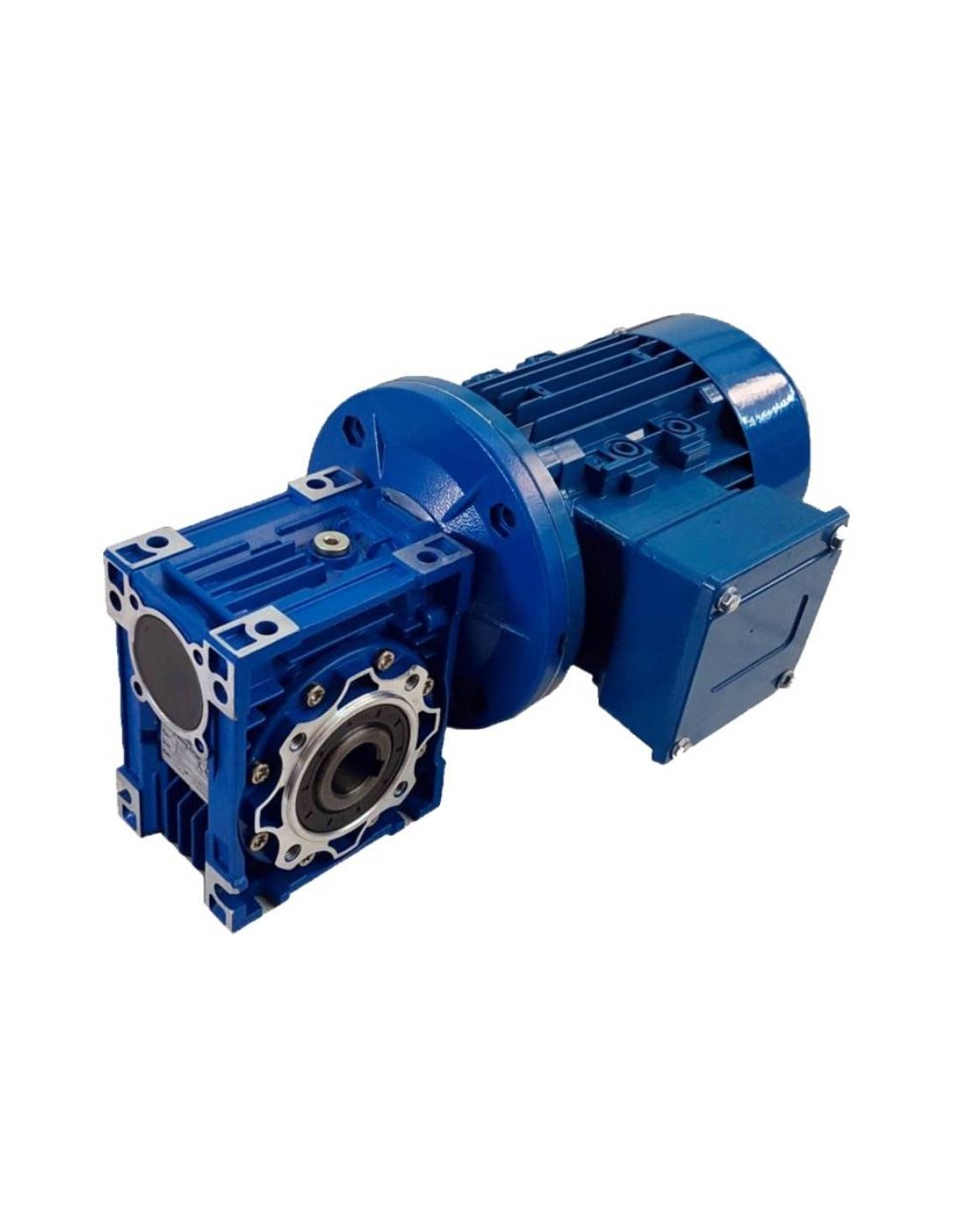

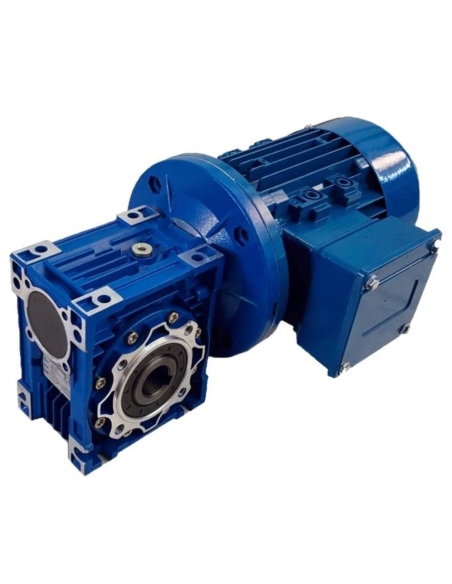

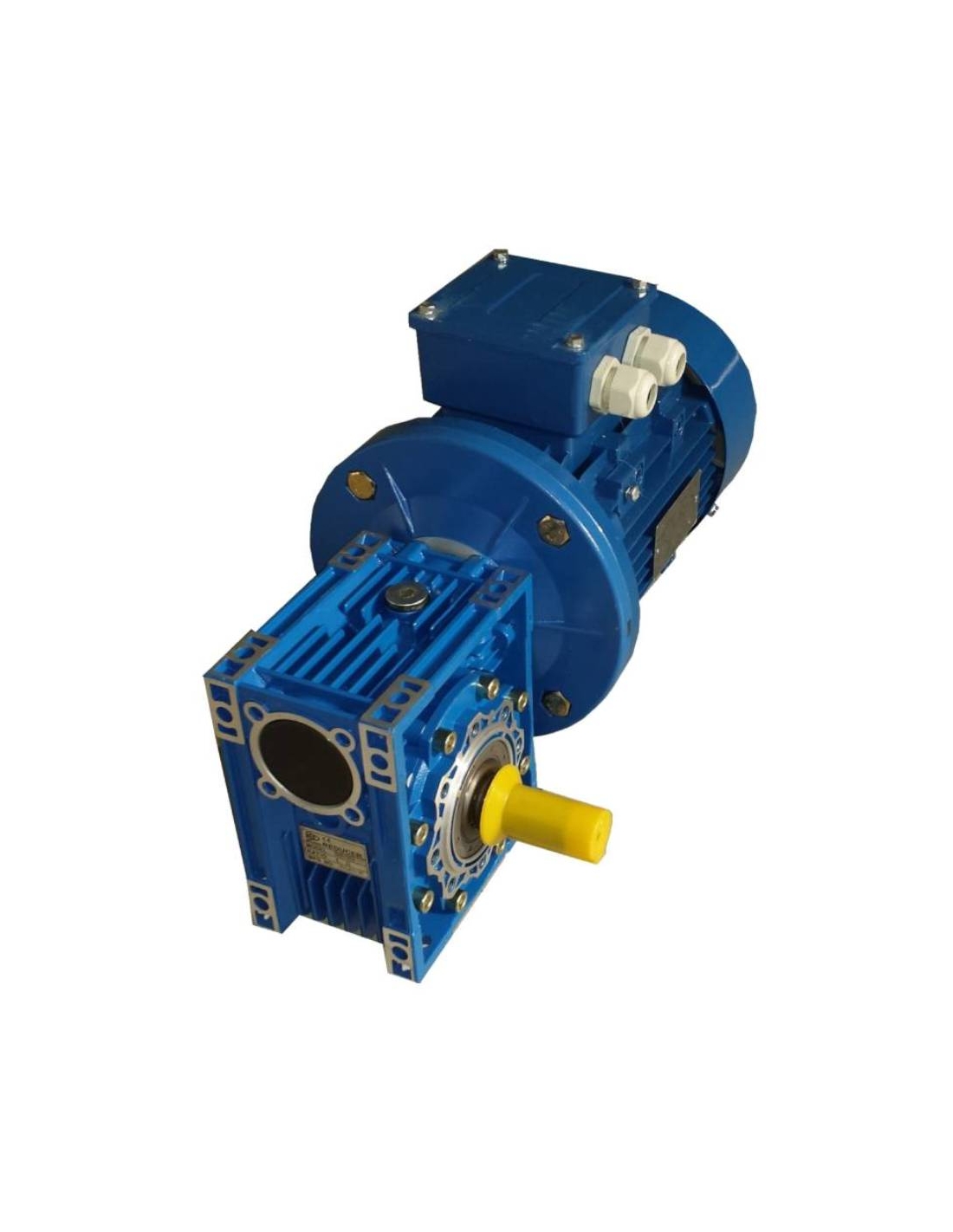

Motoriduttore monofase 0,12kW 0,16CV 230Vac 1500 giri rapporto 40 T40 (35 giri/min)

Guten Tag,

vielen Dank für Ihre Anfrage. Im Folgenden finden Sie die Berechnung des ungefähren Betriebs- und Anlaufmoments an der Abtriebswelle des Getriebemotors, basierend auf den technischen Daten des Motors und des Untersetzungsgetriebes.

Technische Daten

• Motorleistung: 0,12 kW (0,16 PS)

• Versorgungsspannung: 230 V AC (Einphasenmotor)

• Nenndrehzahl des Motors: 1400 U/min

• Übersetzungsverhältnis: 1:40

• Ausgangsdrehzahl: ca. 35 U/min

• Reduziergetriebe: Schneckengetriebe, Baugröße 40

• Wellen-Ø am Ausgang: 18 mm

• Anlaufmoment: „halbes Anlaufmoment“ → reduziert, ca. 50–70 % des Nenndrehmoments

• Wirkungsgrad Schneckengetriebe (typisch): ca. 60 %

Drehmomentberechnung

Formel für das Drehmoment:

M (Nm) = (9550 × P [kW]) ÷ n [U/min]

Drehmoment direkt am Motor (1400 U/min):

M_motor = (9550 × 0,12) ÷ 1400 ≈ 0,82 Nm

Drehmoment an der Abtriebswelle (35 U/min), inkl. Wirkungsgrad:

M_abtrieb = (9550 × 0,12 × 0,6) ÷ 35 ≈ 19,6 Nm

Geschätztes Anlaufmoment an der Abtriebswelle

Bei 50 % des Nennmoments:

M_start = 0,5 × 19,6 ≈ 9,8 Nm

Bei 70 % des Nennmoments:

M_start ≈ 13,7 Nm

Zusammenfassung

• Betriebsdrehmoment (Ausgang): ca. 19,6 Nm

• Anlaufdrehmoment (Ausgang): ca. 10–14 Nm (je nach Motorausführung)

Bitte beachten Sie, dass diese Werte Näherungen auf Basis typischer Wirkungsgrade und Standardberechnungen sind. Der tatsächliche Wert kann je nach Anwendung, Umgebung und Einbaubedingungen leicht variieren.

Bei weiteren Fragen stehen wir Ihnen gerne zur Verfügung.

Mit freundlichen Grüßen
Adajusa
