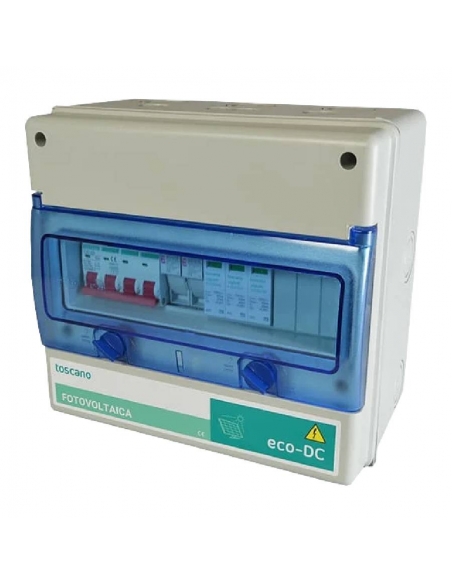

Pannello di sezionamento e protezione contro le sovratensioni transitorie negli impianti di generazione di energia fotovoltaica con 8 stringhe e regolatore MPPT che servono a trasformare la radiazione solare in energia elettrica.
I pannelli ECO-DC proteggono la linea che collega i pannelli fotovoltaici con l'inverter DC/AC dell'impianto, fornendo protezione contro le sovracorrenti e le sovratensioni transitorie.
Il pannello, già cablato e pronto per l'installazione, incorpora la protezione da sovratensione transitoria con contatto di uscita remoto in caso di fine vita utile, portafusibili 1000Vdc e fusibili 15A per ogni stringa, ed un interruttore di sezionamento in uscita. Queste caselle consentono di unificare le diverse stringhe in un unico output +/-. I protettori che incorporano l'ECO-DC sono stati sviluppati per proteggere da scariche e sovratensioni prodotte dai fulmini nella parte DC di detti impianti. La protezione è costituita da tre stadi di varistori dotati di sezionatori termici che segnalano il guasto dell'elemento attraverso una finestra. Dispone di un'uscita remota (contatto di segnalazione).
Nota: Schema rappresentativo per installazione con 2 stringhe
Disposizioni normative:
Caratteristiche generali:
- Produttore: Toscano
- Riferimento: ECO-DC8I1F15S100FV10P-A
- Input-Output: 8 stringhe / 1 MPPT
- Sezionatore: 1 sezionatore generale
- Amperaggio del sezionatore: 125A
- Tensione nominale: 1000Vdc
- Grado di protezione: IP65
- Temperatura di esercizio: -5º...+40 o C
- Dimensioni: 362 x 362 x 160 mm
Caratteristiche del limitatore di sovratensione:
- Tensione nominale (Un): 1250Vdc
- Tensione massima (UCpv): 1500Vdc
- Corrente di scarica nominale 8/20 (In): 20kA
- Massima corrente di scarica (Imax): 40kA
- Livello di protezione (Up): ≤ 3,4
- Tempo di risposta (ta): ≤ 25nS
Connessione:
Nota: Schema di collegamento rappresentativo per installazione con 10 stringhe
Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
