Pattino pinne taglia 35 - Hiwin

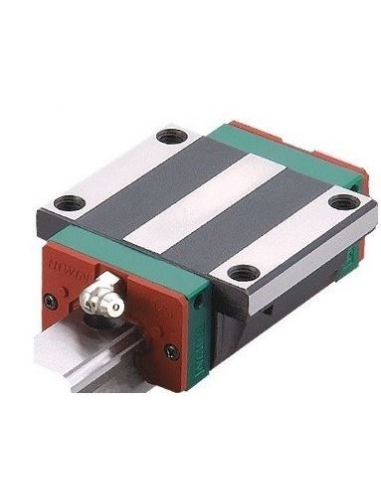

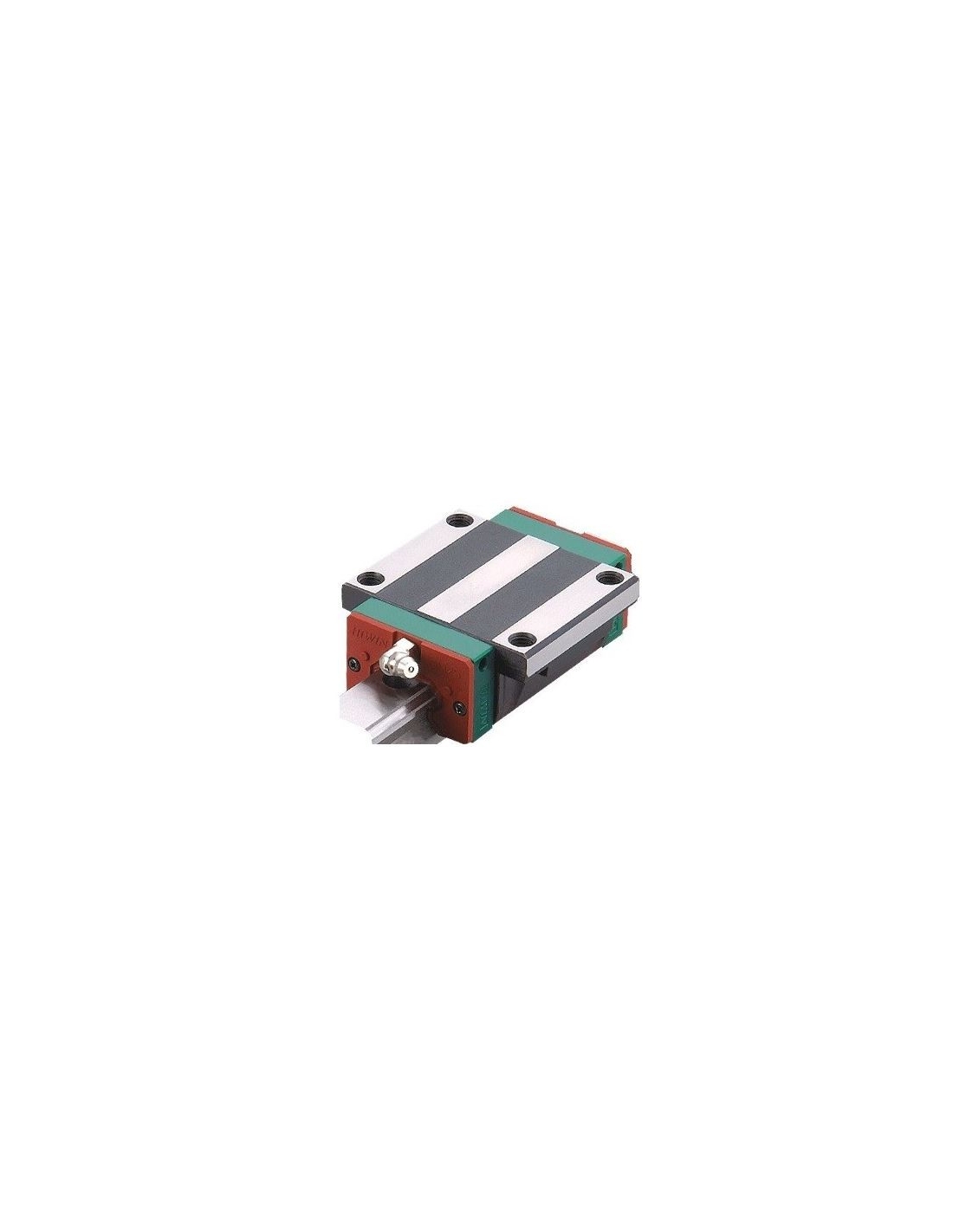

Le guide di precisione a sfere HIWIN, di forma quadrata e dimensione 35, consentono un'elevata precisione di posizionamento con una resistenza al rotolamento molto bassa. Realizzate con quattro piste a 45°, possono trasportare carichi da qualsiasi direzione. Capacità di carico molto elevata e lunga durata, consentono movimenti di alta precisione senza produrre effetti di stick-slip. Grazie al loro basso coefficiente di attrito, consentono un'elevata velocità di movimento.


Sono dotati di un ingrassatore per facilitare la manutenzione. È necessaria solo una lubrificazione minima. Sono dotati di un sistema di tenuta costituito da guarnizioni anteriori e inferiori per impedire l'ingresso di sostanze estranee, come particelle di polvere, trucioli o qualsiasi altro elemento, nelle piste delle sfere della slitta.

Possono essere installati in qualsiasi posizione e il fissaggio avviene mediante fori filettati sul corpo della slitta o fori passanti sul corpo della stessa.

Le slitte HIWIN misura 35 con flange (alette) sono disponibili con precisione C e precarico Z0, o precisione H precarico ZA.





Serie HG consigliata per: Rettificatrici, fresatrici e foratrici, torni, centri di lavoro, legno

Precarico Z0: Precarico leggero 0 - 0,02 Cdyn. Direzione di carico costante, basse vibrazioni, minore precisione richiesta

Produttore: HIWIN

Riferimento del produttore:
- HGW35-CCC (pattino flangiato, carico elevato; montaggio del pattino dall'alto o dal basso; precarico Z0; precisione C)
- HGW35-CCH (pattino flangiato, carico elevato; montaggio del pattino dall'alto o dal basso; precarico Z0; precisione H)
- HGW35-CCZAH (pattino flangiato, carico elevato; montaggio del pattino dall'alto o dal basso; precarico ZA; precisione H)
- HGW35-HCC (pattino flangiato, carico super alto; montaggio del pattino dall'alto o dal basso; precarico Z0; precisione C)
- HGW35-HCH (pattino flangiato, carico super alto; montaggio del pattino dall'alto o dal basso; precarico Z0; precisione H)
- HGW35-HCZAH (pattino flangiato, carico super alto; montaggio del pattino dall'alto o dal basso; precarico ZA; precisione H)

Dimensioni:

• W: 100
• B: 82
• B1: 9.0
• C: 62
• L1: CC - 80,0 / HC 105,8
• L: CC - 112,4 / HC 138,2
• K1: CC - 14,60 / HC 27,50
• K2: 7.00
• M: M10
• G: 12.0
• T: 10.1
• T1: 18.0
• T2: 13.0
• H2: 9.00
• H3: 12.6
• Capacità di carico (N)
  • Cdyn: CC - 49520 / HC 60210
  • C0: CC - 69160 / HC 91630
• Peso: CC - 1,56 / HC 2,06 kg

Per altre dimensioni o esecuzioni, consultateci.

Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.

Per ulteriori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati "
